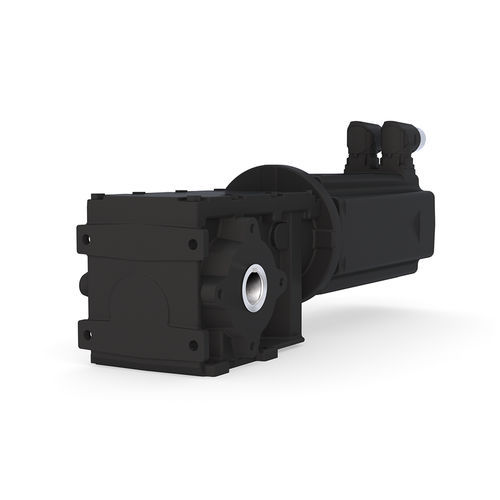

Motoréducteur asynchrone K_D / K_TA series

servomoteurà engrenage hélicoïdalà couple spiroconique

Présentation
Les réducteurs coniques hélicoïdaux Série K assurent la transmission de couple pour des entraînements en angle droit. Conçus pour une intégration compacte en espace réduit, ils offrent un rendement élevé et un vaste éventail de couples (environ 55–12 200 Nm). Associés à des entraînements adaptés, des puissances d'entrée jusqu'à 45 kW peuvent être obtenues. Options d'arbre d'entraînement double face et plusieurs variantes de carters disponibles pour répondre aux exigences d'installation industrielle.

Adaptateurs moteur

• Moteurs IEC
• Moteurs NEMA
• Moteurs servo

Points forts

• Différentes versions d'arbre de sortie et de carter
• Possibilité d'arbre de sortie des deux côtés
• Roulements renforcés pour charges importantes
• Étanchéité améliorée pour environnements exigeants
• Faible jeu d'engrènement pour un positionnement précis

Données techniques (extrait)
K0 | T2 = 58 Nm | Rapport 3,56 … 44,20 | P1 = 0,75 kW | Sortie Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Rapport 3,38 … 54,90 (3.959,5) | P1 = 1,5 kW | Sortie Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Rapport 5,07 … 102,27 (5.483,4) | P1 = 3 kW | Sortie Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Rapport 5,14 … 120,13 (8.059,3) | P1 = 4 kW | Sortie Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Rapport 5,69 … 151,92 (10.485) | P1 = 7,5 kW | Sortie Ø 40 x 80, H Ø 40
K5 | T2 = 1 430 Nm | Rapport 5,69 … 138,94 (11.426) | P1 = 15 kW | Sortie Ø 50 x 100, H Ø 50
K6 | T2 = 2 550 Nm | Rapport 6,35 … 160,53 (13.818) | P1 = 22 kW | Sortie Ø 60 x 120, H Ø 60
K7 | T2 = 4 880 Nm | Rapport 7,29 … 183,21 (14.283) | P1 = 30 kW | Sortie Ø 75 x 140, H Ø 70
K8 | T2 = 7 960 Nm | Rapport 8,11 … 144,68 (16.285) | P1 = 45 kW | Sortie Ø 90 x 170, H Ø 90
K9 | T2 = 12 200 Nm | Rapport 8,22 … 137,36 (19.466) | P1 = 90 kW | Sortie Ø 110 x 210, H Ø 100

Versions de réducteur

• Exécution à pieds — K_A
• Exécution enfichable — K_B
• Enfichable avec bras de réaction — K_BT1
• Exécution bride — K_C
• Enfichable plus surface de pieds — K_D
• Bride plus surface de pieds — K_E

Options d'arbre de sortie

• Arbre creux (standard)
• Arbre plein — désignation : V
• Arbre creux avec bague de serrage — désignation : S

Caractéristiques techniques

• Plage de couple : env. 55 à 12 200 Nm
• Puissance d'entrée : jusqu'à 45 kW selon taille et configuration
• Arrangement en angle droit, rendement élevé
• Multiples variantes de fixation et d'arbre pour intégration flexible
• Adaptateurs moteurs disponibles pour IEC, NEMA et servomoteurs
• Éléments de conception : roulements renforcés, étanchéité améliorée, faible jeu
