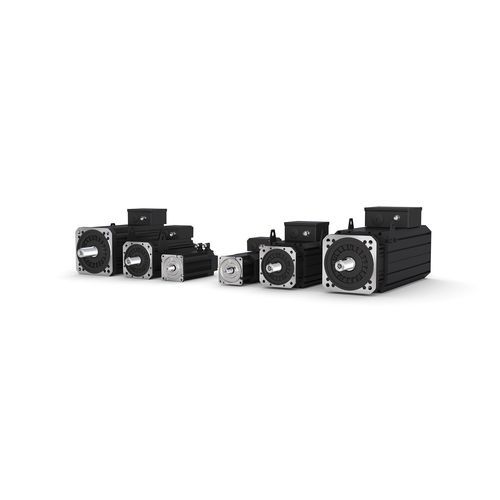

Servomoteur 24 V DL series

400Vavec freinavec codeur

Présentation
Lorsque des performances élevées sont requises, les servomoteurs synchrones à aimants permanents KEB de la série DYNAMIC LINE (DL3, DL4) sont adaptés. La gamme couvre un large intervalle de couples et plusieurs options de refroidissement et d'intégration : DL4 env. 11–520 Nm, DL3 env. 0,2–70 Nm. Les moteurs DL3 et DL4 existent en version sans ventilation ou avec ventilation forcée ; les DL4 proposent en plus une option de refroidissement liquide. Les moteurs peuvent être combinés avec des réducteurs via des adaptateurs pour des configurations spécifiques.

Points forts

• Servomoteurs synchrones à aimants permanents pour applications exigeantes
• Très haute densité de puissance selon les tailles
• Multiples options de configuration (refroidissement, freins, codeurs)
• Préparés pour intégration avec les variateurs KEB (F6 / S6)

DYNAMIC LINE DL4 — Données techniques (extrait)
Vitesse moteur : 1 000–3 000 tr/min · Tension système : 400 V
Taille | Couple M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Options / Fonctions

• Refroidissement : sans ventilation, ventilation forcée ; DL4 en option : refroidissement liquide
• Préparé pour intégration électrique et fonctionnelle avec les variateurs F6 / S6
• Différentes options de codeurs disponibles (résolveur, codeurs absolus, HIPERFACE®)

Frein

• Frein à aimant permanent ou frein à ressort
• Tension d'alimentation : 24 V DC
• Exemples de couple de frein par taille : SE = 32 Nm (aimant permanent), SF = 130 Nm (aimant permanent), SG (à ressort) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Codeur

• Résolveur : en option, disponible avec sécurité fonctionnelle
• Codeur absolu : singleturn ou multiturn ; interface HIPERFACE® disponible

Accessoires

• Ventilation forcée (augmente le couple de blocage et le couple nominal) ; connexion : 1 × 230 V
• Câbles d'alimentation/codeur et interfaces adaptatrices pour intégration avec variateur et réducteur

Refroidissement liquide

• Option de refroidissement supplémentaire (DL4)
• Performance continue supérieure par rapport aux versions ventilées
• Conçu pour machines et installations avec circuit de refroidissement liquide

DYNAMIC LINE DL3 — Données techniques (extrait)
Vitesse moteur : 1 000–8 000 tr/min · Tension système : 400 V (tailles A–F) / 230 V (taille 0)
Taille | Couple M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Application & Intégration
Les moteurs DL3 et DL4 sont destinés aux applications servo haute performance en environnement industriel. Ils se combinent facilement avec des réducteurs et sont préparés pour le câblage et l'intégration fonctionnelle avec les variateurs KEB COMBIVERT (F6, S6). Les adaptateurs et accessoires facilitent l'intégration système.

Caractéristiques / spécifications techniques

• Nom de la série : DYNAMIC LINE (DL3, DL4)
• Type de moteur : servomoteur synchrone à aimants permanents
• Couples DL4 : env. 11–520 Nm (selon taille SE / SF / SG)
• Couples DL3 : env. 0,2–70 Nm (tailles 0 / A / B / C / D / E / F)
• Options de refroidissement : sans ventilation, ventilation forcée, refroidissement liquide (DL4)
• Options de frein : frein à aimant permanent ou frein à ressort (24 V DC)
• Options de codeur : résolveur (optionnel avec Safety), codeur absolu singleturn/multiturn, HIPERFACE®
• Plages de vitesse : DL4 ~1 000–3 000 tr/min ; DL3 ~1 000–8 000 tr/min
• Préparés pour intégration avec variateurs KEB COMBIVERT (F6 / S6)
