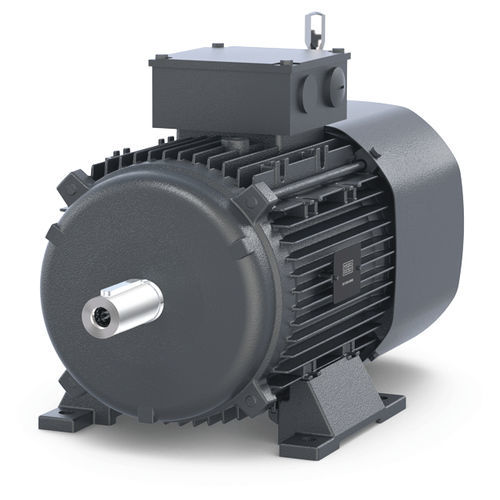

Moteur asynchrone D series

triphaséà induction690 V

Présentation
Les moteurs asynchrones triphasés KEB (series DM / DA) sont des moteurs basse tension universels conçus pour une alimentation réseau (IE2/IE3) ou une commande par onduleur. Disponibles en 4 pôles, ils présentent une conception modulaire permettant l'adaptation aux environnements industriels exigeants et l'intégration en solutions système.

Points forts

• Large choix de tensions et certifications internationales
• Préparés pour l'utilisation avec les variateurs KEB COMBIVERT F6 et S6
• Modulaires et configurables individuellement
• Motorisation MADE IN GERMANY

Données techniques - Puissance en fonctionnement à 50 Hz 4 pôles IE2 / IE3
Taille | Puissance
DM63 | 0,18 kW
DM71 | 0,37 kW
DM80 | 0,75 kW
DM90 | 1,5 kW
DM100 | 3 kW
DM112 | 4 kW
DM132 | 7,5 kW
DM160 | 15 kW
DA180 | 22 kW
DA200 | 30 kW
DA225 | 45 kW

Freinage
Freins à ressort COMBISTOP
Tension : 230 V AC, 400 V AC ou 24 V DC
Couple max. [Nm] par taille
B02 | 5 Nm
B03 | 10 Nm
B04 | 20 Nm
B05 | 36 Nm
B06 | 70 Nm
B07 | 100 Nm
B08 | 150 Nm
B09 | 250 Nm
B10 | 500 Nm

Freins électromagnétiques COMBINORM B
Tension : 24 V DC
Couple [Nm] par taille
CN06 | 7 Nm
CN07 | 15 Nm
CN08 | 30 Nm
Autres versions et options sur demande

Options d'encodeurs

• Encodeur incrémental : 5 à 5 000 ppr
• Types de signaux : TTL et HTL
• SinCos avec options de sécurité fonctionnelle
• Encodeurs absolus : BiSS C, SSI

Options de ventilation

• Ventilateur intégré
• Ventilation forcée
• Sans ventilateur (fermé)
• Ventilateur métal, haute inertie

Tensions disponibles et certifications
Δ/Y 230/400 V 50 Hz // Y 460 V 60 Hz → Europe : CE
Δ/Y 400/690 V 50 Hz // Δ 460 V 60 Hz → Amérique du Nord : UL (C+US) & EE
Δ/Y 220/380 V 60 Hz → Chine : CCC & CEL
Δ/Y 290/500 V 50 Hz → autres régions sur demande
Y 575 V 60 Hz → ATEX possible

Options
Options modulaires pour configurations client ; intégration coordonnée avec variateurs pour solutions système (moteur + variateur).

Caractéristiques techniques

• Séries : DM / DA (moteurs asynchrones triphasés)
• Nombre de pôles : 4 pôles
• Plage de puissances : 0,18 kW à 45 kW (selon taille)
• Rendement : IE2 / IE3 en alimentation réseau ; compatible onduleur
• Préparés pour variateurs KEB COMBIVERT F6 et S6
• Options de frein : COMBISTOP (à ressort), COMBINORM (électromagnétique)
• Encodeurs : incrémental (5–5000 ppr) TTL/HTL, SinCos (sécurité), absolu BiSS C / SSI
• Variantes de ventilation : intégré, forcé, fermé, métal/haute inertie
• Tensions / certifications : CE, UL (C+US), CCC, CEL, ATEX (sélectionnables)
• Conception : robuste pour environnements sévères ; modulaire et configurable
• Fabrication : Made in Germany
