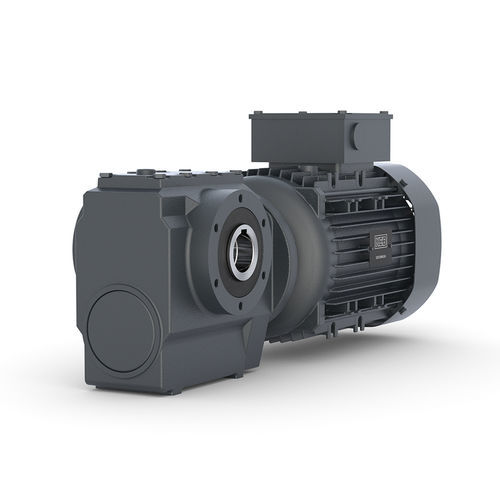

Motoréducteur servomoteur S_D/ S_TA series

à vis sans finà engrenage hélicoïdalorthogonal

Aperçu du produit
Les réducteurs à vis sans fin (moteurs réducteurs à vis sans fin) offrent une forte réduction de vitesse dans une configuration angulaire compacte, adaptée aux applications à basse vitesse telles que mélangeurs et entraînements convoyeurs. La série S modulaire couvre les tailles S0–S4 et permet d’associer différents adaptateurs moteurs ou arbres d’entrée libres selon les contraintes d’installation.

Applications et adaptateurs moteurs

• Adaptateurs possibles pour moteurs IEC
• Moteurs NEMA
• Servomoteurs

Points forts

• Plusieurs versions de carter et d’arbre de sortie
• Option d’arbre de sortie sur les deux côtés
• Roulements renforcés
• Étanchéité améliorée pour réduire fuites et bruit

Données techniques (tableau récapitulatif)
Réducteur | T2 [Nm] | Rapport (réducteur multi-étagé) | P1 [kW] | Arbre d’entraînement / arbre creux (H)
S0 | 55 | 5,09 … 189,00 | 0,75 | Ø 20 x 40, H Ø 20
S1 | 162 | 7,00 … 168,00 (9.007,5) | 1,5 | Ø 25 x 50, H Ø 25
S2 | 295 | 6,85 … 207,20 (13.901) | 3 | Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
S3 | 540 | 13,33 … 271,60 (18.745) | 4 | Ø 40 x 80, H Ø 40
S4 | 1 160 | 14,07 … 247,58 (20.360) | 7,5 | Ø 50 x 100, H Ø 50

Types de construction / Options
Les constructions disponibles comprennent montage sur pieds, montage sur arbre (avec ou sans bras de réaction), montage sur bride, et combinaisons avec surface de pied additionnelle. Les options d’arbre incluent arbre creux (avec ou sans bague de serrage) et variantes d’arbre de sortie plein.

Exemples / Variantes produit
Désignation illustrative : Helical worm geared motor S22B DM90LB4 (exemple).

Caractéristiques / spécifications techniques

• Gamme de couple par taille : 55 Nm (S0) à 1 160 Nm (S4)
• Puissance d’entrée maximale (exemples) : jusqu’à 7,5 kW (S4)
• Plages de réduction par taille indiquées dans le tableau
• Compatibilité puissance moteur : env. 0,12 kW à 7,5 kW (système modulaire)
• Compatibilité adaptateurs : IEC, NEMA et servomoteurs
• Options de carter et d’arbre : variantes à arbre creux (H) et arbre plein, option bague de serrage
• Caractéristiques de conception : roulements renforcés et étanchéité améliorée pour un fonctionnement silencieux
