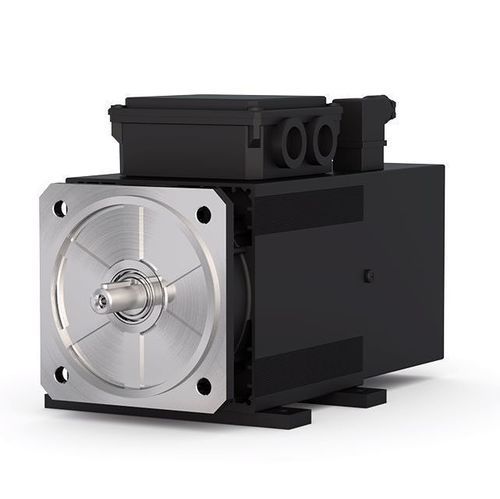

Moteur AC AL4

asynchroneà induction3-phases

Présentation
La série AL4 de KEB est une gamme de moteurs asynchrones triphasés (à rotor en court‑circuit) spécialement conçue pour le fonctionnement avec variateurs conformément à la norme IEC 60034‑25. La série propose une configuration 4 pôles sur cinq tailles couvrant une plage de puissance de 0,37 kW à 55 kW et est disponible en classes de protection IP54 et IP23.

Fabricant / Conception
Les moteurs sont fabriqués par Brusatori pour KEB. La conception AL4 offre un rapport puissance/taille optimisé pour moteurs d'induction et des caractéristiques dynamiques stables lors de variations de vitesse et de couple sur une large plage de vitesses. Des configurations standard sont disponibles et la série peut être adaptée aux exigences spécifiques des clients. La conception convient aux applications machines et installations et peut remplacer des entraînements à courant continu en retrofit.

Intégration d'entraînement
Les moteurs AL4 sont prévus pour l'intégration avec des variateurs tels que le COMBIVERT F6. Les systèmes peuvent être fournis sans capteur ou avec capteur; des câbles codeur pré‑assemblés sont disponibles sur demande. Moteur et variateur sont harmonisés pour favoriser l'efficacité et simplifier la mise en service.

Points clés

• Moteurs asservis asynchrones conçus pour le fonctionnement avec variateur
• Bonne réactivité dynamique et pilotabilité sur une large plage de vitesses
• Encombrement réduit pour la plage de puissance 0,37 kW à 55 kW
• Compatible avec les contrôleurs COMBIVERT F6 pour configurations servo
• Adapté aux applications machines et installations ; option de remplacement pour entraînements CC

Données techniques (tableau résumé)
Hauteur/taille | Vitesses nominales n_nom [rpm] | Couples nominaux T_n [Nm]
71/C | 1 300 … 3 000 | 2,5 … 4
80/D | 1 300 … 2 900 | 5 … 8
90/E | 1 300 … 3 000 | 10 … 29
100/G | 500 … 3 000 | 3 … 41
132‑IP54/H | 1 100 … 3 200 | 72 … 180
132‑IP23/H | 1 100 … 3 200 | 94 … 244

Propriétés (résumé)
Exécution | IM B5 pour 71/C, 80/D, 90/E
| IM B35 pour 100/G, 132/H
Refroidissement | IC 416 (IP54) ; IC 06 (IP23) selon IEC EN 60034‑6
Arbre | avec clavette (option : arbre sans clavette)
Classe de balancement | G 2.5 selon ISO 1940‑1 (avec demi‑clavette CEI 2‑23)
Classe de protection | IP54 pour 71/C, 80/D, 90/E, 100/G, 132/H ; IP23 pour 132/H
Isolation des enroulements | Classe H selon CEI EN 60034‑1
Classe de température | Classe F selon CEI EN 60034‑1
Protection thermique | Contact fermé 140 ±5 °C, max. 250 Vac / 6 Aac
Plages de température | Fonctionnement : +5 °C à +40 °C ; Stockage : -20 °C à +70 °C
Position de montage | toutes
Couleur | noir RAL 9005

Options

• Exécution IM B3 / B35 / B14 pour 71/C, 80/D, 90/E
• Arbre sans clavette
• Roulement à rouleaux pour 100/G et 132/H
• Frein de maintien à ressort
• Enroulement spécial – tension / fréquence adaptées
• Bague d'étanchéité côté A (oil seal)
• Encodeur incrémental, programmable (de 0 à 10 000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Encodeur absolu Singleturn / Multiturn (Hiperface)
• Resolveur 2 pôles, 7 Vrms, rapport de transmission 0,5

Documentation
Catalogue et notices produits disponibles pour la série AL4 (catalogue AC Servomoteurs série AL4 et manuel Brusatori).

Caractéristiques / spécifications techniques

• Famille / série : série AL4 (moteurs AC servo / asynchrones)
• Conçu pour fonctionnement avec variateur (IEC 60034‑25)
• Moteurs 3 phases asynchrones, rotor bobiné en court‑circuit
• Configuration 4 pôles
• Plage de puissance : 0,37 kW à 55 kW
• Classes de protection : IP54 et IP23 (selon version)
• Refroidissement : IC 416 pour versions IP54, IC 06 pour versions IP23
• Vitesses nominales et couples nominaux par taille : voir le tableau Données techniques ci‑dessus
• Classe d'isolation des enroulements H ; classe de température F
• Classe de balancement : G 2.5 (ISO 1940‑1)
• Protection thermique : contact fermé 140 ±5 °C (max. 250 Vac / 6 Aac)
• Température d'utilisation : +5 °C à +40 °C ; Stockage : -20 °C à +70 °C
• Positions de montage : toutes ; exécutions flange/pieds IM B5 / IM B35 / options IM B3 / B14
• Options d'encodeurs (incrémental, sinus, absolu Hiperface), resolveur et frein de maintien
• Fabricant des moteurs : Brusatori (produit pour KEB)
