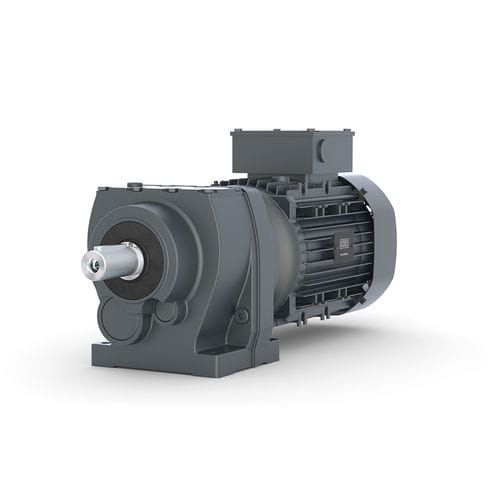

Présentation du produit Les réducteurs coaxiaux hélicoïdaux des séries G_D… / G_TA… offrent une solution compacte et efficace pour de nombreuses applications industrielles. Associables à des moteurs KEB jusqu’à 45 kW, différentes configurations d'entraînement sont possibles. La plage de couples va de 60 Nm à 13 600 Nm, avec des rapports de réduction finement gradués pour la transmission de puissance et de vitesse. Le concept modulaire et les nombreuses options permettent des solutions adaptées à des installations variées.

Disposition axiale / construction Réducteurs à arbres parallèles en disposition classique avec arbre de sortie plein. Les modèles de la série G peuvent être fournis avec des adaptateurs moteur selon différents standards ou avec un arbre d’entrée libre en lieu et place du moteur.

Adaptateurs moteurs

• Moteurs IEC
• Moteurs NEMA
• Servomoteurs

Points forts

• Montage sur pieds ou en bride
• Jeu d'engrènement réduit
• Palier renforcé
• Étanchéité améliorée

Données techniques (extrait)

• G0 | T2 : 60 Nm | Rapport : 3,46 … 72,75 | P1 : 0,75 kW | Arbre : Ø 20 x 40
• G1 | T2 : 117 Nm | Rapport : 3,37 … 115,34 (6 085,3) | P1 : 1,5 kW | Arbre : Ø 20 x 40
• G2 | T2 : 235 Nm | Rapport : 3,49 … 153,41 (10 074) | P1 : 3 kW | Arbre : Ø 25 x 50
• G3 | T2 : 480 Nm | Rapport : 3,56 … 177,27 (11 893) | P1 : 5,5 kW | Arbre : Ø 30 x 60, Ø 35 x 70
• G4 | T2 : 875 Nm | Rapport : 3,61 … 210,05 (12 756) | P1 : 11 kW | Arbre : Ø 40 x 80
• G5 | T2 : 1 630 Nm | Rapport : 3,85 … 186,77 (13 862) | P1 : 18,5 kW | Arbre : Ø 50 x 100
• G6 | T2 : 2 800 Nm | Rapport : 3,96 … 221,95 (14 755) | P1 : 22 kW | Arbre : Ø 60 x 120
• G7 | T2 : 4 880 Nm | Rapport : 4,34 … 250,97 (19 566) | P1 : 30 kW | Arbre : Ø 75 x 140
• G8 | T2 : 8 900 Nm | Rapport : 5,92 … 186,96 (19 895) | P1 : 45 kW | Arbre : Ø 90 x 170
• G9 | T2 : 13 600 Nm | Rapport : 5,43 … 157,04 (22 255) | P1 : 90 kW | Arbre : Ø 110 x 210

Options / Types de construction Versions disponibles : montage sur pieds (G_A), montage en bride (G_C), montage combiné pied‑bride (G_E).

Caractéristiques / spécifications techniques

• Désignation de la série : G_D… / G_TA…
• Plage de couple : 60 Nm à 13 600 Nm
• Puissance d'entrée maximale par taille : de 0,75 kW (G0) à 90 kW (G9)
• Rapports disponibles : plages multi-étagées indiquées par taille de réducteur (voir données techniques)
• Options de montage : pied, bride, pied‑bride
• Diamètres des arbres de sortie selon taille (ex. Ø 20 x 40 à Ø 110 x 210)
• Compatibilité avec adaptateurs moteurs IEC, NEMA et servomoteurs
• Principaux avantages : encombrement compact pour le couple, faible jeu, paliers renforcés, étanchéité améliorée
