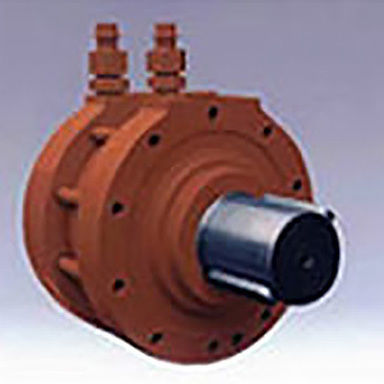

Actionneur hydraulique HR series

rotatifpour moulage sous pressionpour la plasturgie

Aperçu
L'actionneur rotatif Kawasaki convertit la pression hydraulique en mouvement rotatif alternatif sur un arc pouvant atteindre 280° de course totale, supprimant le besoin de liaisons externes complexes. Des variantes spéciales sont proposées avec butées externes et clapets d'amortissement pour un contrôle d'arrêt en fin de course.

Caractéristiques

• Fournit un couple important sans mécanismes de liaison encombrants.
• Disponible en versions spéciales avec butée externe et clapet d'amortissement pour le contrôle de la position finale.

Spécifications
Modèle | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Déplacement/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Course totale arbre (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Pression (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Couple nominal (N·m) | 226 | 628 | 1 716 | 4 805 | 3 972 | 510 | 1 422 | 3 825

Applications

• Machines pour la plasturgie et moulage sous pression

Caractéristiques techniques

• HR-08S-04 — Déplacement : 20.8 cm3/rad; Course totale arbre : 4.9 rad (280°); Pression : 13.7 MPa; Couple nominal : 226 N·m
• HR-11S-06 — Déplacement : 57.3 cm3/rad; Course totale arbre : 4.9 rad (280°); Pression : 13.7 MPa; Couple nominal : 628 N·m
• HR-15S-08 — Déplacement : 154 cm3/rad; Course totale arbre : 4.9 rad (280°); Pression : 13.7 MPa; Couple nominal : 1 716 N·m
• HR-20S-10 — Déplacement : 438 cm3/rad; Course totale arbre : 3.3 rad (190°); Pression : 13.7 MPa; Couple nominal : 4 805 N·m
• HR-20S-18 — Déplacement : 755 cm3/rad; Course totale arbre : 3.3 rad (190°); Pression : 6.9 MPa; Couple nominal : 3 972 N·m
• HR-08D-04 — Déplacement : 41.6 cm3/rad; Course totale arbre : 1.7 rad (100°); Pression : 13.7 MPa; Couple nominal : 510 N·m
• HR-11D-06 — Déplacement : 115 cm3/rad; Course totale arbre : 1.7 rad (100°); Pression : 13.7 MPa; Couple nominal : 1 422 N·m
• HR-15D-08 — Déplacement : 308 cm3/rad; Course totale arbre : 1.7 rad (100°); Pression : 13.7 MPa; Couple nominal : 3 825 N·m
