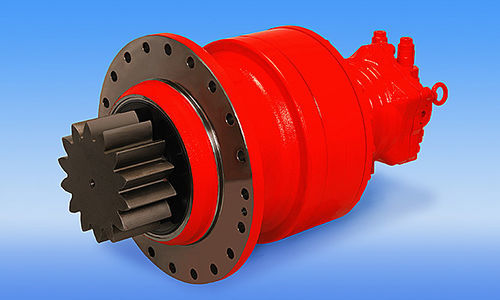

Moteur hydraulique à engrenage planétaire M5X-RG series

avec réducteurpour applications lourdespour engin de chantier

Présentation
La série M5X-RG est un moteur réducté qui intègre un moteur à déplacement fixe de la série M5X et un réducteur. Le réducteur utilise un engrenage planétaire en deux étapes, assurant une exploitation fiable et une longue durée de vie. La série M5X-RG est employée mondialement comme moteur de rotation (swing) pour pelles, foreuses sur chenilles / presse-pieux, engins de chantier et matériels forestiers.

Caractéristiques

• Réducteur planétaire à deux étages
• Large gamme de spécifications de pignon
• Conçu pour les applications de rotation dans les machines lourdes

Spécifications
Modèles : M5X80-RG06E | M5X80-RG08E | M5X130-RG12E | M5X180-RG16E | M5X180-RG23E | M5X250-RG27D
Rapports de réduction : 20.01 | 20.01 | 20.01 | 20.01 | 25.2 | 25.2
Déplacement total (cm3) : 1,580 | 1,580 | 2,590 | 3,600 | 4,540 | 6,300
Pression (MPa) : 5,480 | 6,600 | 12,200 | 16,500 | 23,400 | 27,000
Vitesse maximale (min-1) : 115 | 115 | 92 | 84 | 67 | 60

Caractéristiques techniques

• Série : M5X-RG series (for Swing)
• Composants intégrés : moteur à déplacement fixe série M5X et réducteur planétaire à deux étages
• Applications typiques : moteur de rotation pour pelles, foreuses sur chenilles / presse-pieux, engins de chantier et matériels forestiers
• Rapport de réduction par modèle : M5X80-RG06E : 20.01; M5X80-RG08E : 20.01; M5X130-RG12E : 20.01; M5X180-RG16E : 20.01; M5X180-RG23E : 25.2; M5X250-RG27D : 25.2
• Déplacement total (cm3) par modèle : M5X80-RG06E : 1,580; M5X80-RG08E : 1,580; M5X130-RG12E : 2,590; M5X180-RG16E : 3,600; M5X180-RG23E : 4,540; M5X250-RG27D : 6,300
• Pression (MPa) par modèle : M5X80-RG06E : 5,480; M5X80-RG08E : 6,600; M5X130-RG12E : 12,200; M5X180-RG16E : 16,500; M5X180-RG23E : 23,400; M5X250-RG27D : 27,000
• Vitesse maximale (min-1) par modèle : M5X80-RG06E : 115; M5X80-RG08E : 115; M5X130-RG12E : 92; M5X180-RG16E : 84; M5X180-RG23E : 67; M5X250-RG27D : 60
