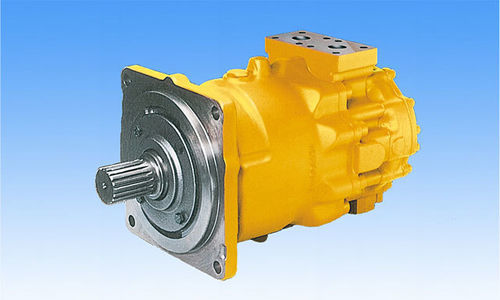

Moteur hydraulique à pistons axiaux M3 series

faible vitesseavec réducteurà cylindrée fixe

Présentation du produit
La série M3X regroupe des moteurs à pistons axiaux à cylindrée fixe de conception à plateau incliné pour applications mobiles.
La série M3B regroupe des moteurs à pistons axiaux à cylindrée variable de conception à plateau incliné pour applications treuils.
Ces moteurs présentent une bonne capacité d'amorçage autonome et une efficacité de démarrage élevée, développées à partir de notre longue expérience et de notre savoir-faire acquis sur les pompes et moteurs à plateau incliné.
En combinant la série d'engrenages réducteurs RG avec les séries M3X / M3B, il est possible de couvrir des capacités plus élevées.

Caractéristiques

• Performances supérieures en basse vitesse
• Caractéristiques de démarrage douces
• Options variées de contrôle de la cylindrée
• Capacité accrue possible avec les réducteurs de la série RG

Courbe de commande
Les courbes ci-dessus sont des exemples de courbes de commande.

Applications

• Foreuses sur chenilles / Battage de pieux
• Grues (sur chenilles / tout-terrain)
• Concasseurs
• Machines pour plasturgie et moulage sous pression
• Machines de creusement de tunnels
• Navires cargos
• Pétroliers
• Navires offshore

Spécifications (série M3X)
Model | M3X200 | M3X280 | M3X530 | M3X800
Cylindrée (cm3) | 195 | 280 | 533 | 800
Pression nominale (MPa) | 29.4 (tous modèles)
Pression maximale (MPa) | 34.3 (tous modèles)
Vitesse maxi (min-1) | 1 900 | 1 700 | 1 400 | 1 200

Spécifications (série M3B)
Model | M3B200 | M3B280 | M3B530 | M3B800
Cylindrée q max (cm3) | 195 | 280 | 533 | 800
Cylindrée q min (cm3) | 106 | 93 | 178 | 267
Pression nominale (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Pression maximale (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Vitesse maxi à q max (min-1) | 1 900 | 1 700 | 1 400 | 1 200
Vitesse maxi à q min (min-1) | 2 400 | 2 200 | 1 700 | 1 500

Spécifications (combiné avec la série RG)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Rapport de réduction | 6.0 | 6.4 | 6.4 | 6.4
Cylindrée totale (cm3) | 894 | 1 587 | 3 104 | 4 717
Pression (MPa) | 20.6 (tous modèles combinés)
Vitesse maxi (min-1) | 270 | 190 | 150 | 130

Caractéristiques / Spécifications techniques

• Séries : M3X (cylindrée fixe) et M3B (cylindrée variable)
• Plage de cylindrée (unité simple) : 195 cm3 à 800 cm3 (par modèle)
• Pression nominale M3X : 29.4 MPa ; Pression maximale : 34.3 MPa
• Vitesses maxi M3X : jusqu'à 1 900 min-1 suivant le modèle
• Plage q max M3B : 195 à 800 cm3 ; q min : 93 à 267 cm3
• Pression nominale M3B : 32 MPa (M3B200) et 29.4 MPa (autres modèles M3B) ; Pression max M3B : 35 MPa (M3B200) et 34.3 MPa (autres)
• Vitesses maxi M3B : jusqu'à 2 400 min-1 à q min (selon modèle)
• Options d'engrenages RG combinés disponibles pour augmenter la cylindrée totale et adapter le rapport (ex : rapports 6.0–6.4)
• Cylindrées totales typiques des modèles combinés présentées de 894 cm3 à 4 717 cm3
