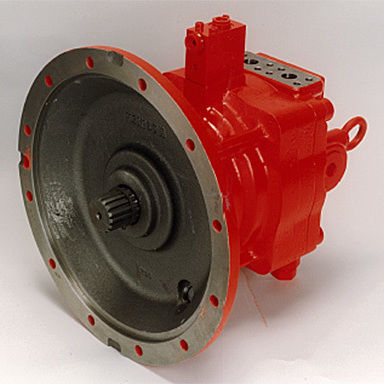

Moteur hydraulique à pistons axiaux M5X series

avec réducteurpour engin de chantiercompact

Présentation
La série M5X regroupe des moteurs à pistons axiaux à cylindrée fixe de conception à platine inclinée. Le moteur intègre des éléments de clapet de sécurité et de clapet de réalimentation pour assurer la fonction rotation via le raccordement de tuyauterie depuis la vanne de commande vers le port du moteur. L'agencement interne positionne le groupe piston/cylindre, le frein mécanique et les ensembles de vannes de façon compacte. La bride de fixation a été agrandie pour permettre la connexion directe à la couronne dentée d'un réducteur.

Principales caractéristiques

• Vannes intégrées (clapet de sécurité et de réalimentation) pour la fonction rotation.
• Agencement compact réduisant l'encombrement d'installation.
• Bride de fixation agrandie pour connexion directe à la couronne du réducteur.

Applications

• Pelles hydrauliques
• Grues (sur chenilles / tout-terrain)
• Forageurs sur chenilles et dispositifs de battage de pieux

Spécifications
Modèle : M5X50, M5X80, M5X130, M5X180, M5X250
Cylindrée (cm3) : 47, 79, 129.2, 180.1, 250.1
Pression nominale (MPa) : 28, 33, 32.4, 32.4, 33
Pression maximale (MPa) : 33, 40, 39.2, 39.2, 40
Vitesse maximale (min-1) : 2 200; 2 200; 1 850; 1 680; 1 520

Caractéristiques techniques

• Type : moteur à pistons axiaux à cylindrée fixe (platine inclinée)
• Éléments de clapet de sécurité et de réalimentation intégrés pour la fonction rotation
• Agencement compact avec piston/cylindre, frein mécanique et ensembles de vannes disposés efficacement
• Bride de fixation agrandie pour connexion directe à la couronne du réducteur
• Modèles disponibles et cylindrées : M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• Pression nominale jusqu'à 33 MPa (variable selon modèle) ; pression maximale jusqu'à 40 MPa (variable selon modèle)
• Vitesses maximales : jusqu'à 2 200 min-1 pour les modèles les plus petits et 1 520 min-1 pour le plus grand modèle
