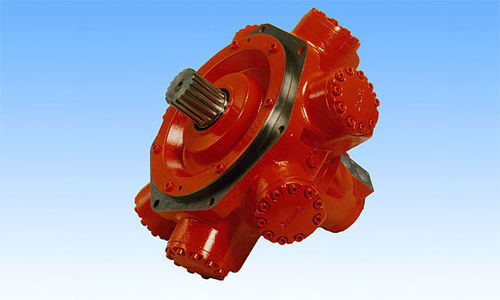

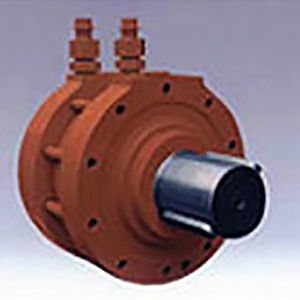

Moteur pour applications hydrauliques HMKB

à vitesse variablefort coupleà haut rendement

Présentation
Les moteurs à pistons radiaux Staffa, conçus pour des applications basse vitesse et couple élevé, sont couramment utilisés pour les entraînements de vis dans les moulages par injection et les machines de pont. Leur conception est simple : les pistons radiaux travaillent directement sur le came excentrique. Les moteurs bi-vitesse équipés de vannes proposent deux déplacements prédéfinis pouvant être sélectionnés sur une large plage pour répondre aux exigences d'application. Les moteurs tri-vitesse offrent trois déplacements prédéfinis. La gamme comprend les séries HMKB/HMKC, HMB/HMC (moteurs standards), HPB/HPC (version renforcée de HMB/HMC) et HMF (moteurs 3 vitesses).

Caractéristiques

• Moteurs à déplacement fixe ou variable (disponibles en 1, 2 ou 3 vitesses)
• Conception simple et résistante
• Longue durée de service
• Haute efficacité
• Contrôle en puissance constante via vannes CHP disponible

Spécifications (par série / modèle)
HMKB (Déplacement fixe, 1 vitesse)
Types de modèles : 046 / 075 / 100 / 200
Déplacement (cm3) : 745 / 1 281 / 1 510 / 3 087
Pression nominale : 20,6 MPa
Pression maximale : 24,5 MPa
Vitesse maximale (min-1) à pression nominale : 250 / 220 / 200 / 130

HMB (Déplacement fixe, 1 vitesse)
Types de modèles : 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Déplacement (cm3) : 188 / 442 / 492 / 700 / 983 / 1 344 / 1 639
Pression nominale : 20,7 MPa (pour les petits modèles) et 25,0 MPa (pour les grands modèles)
Pression maximale : 24,1 MPa (petits) et 29,3 MPa (grands)
Vitesse maximale (min-1) à pression nominale : 500 / 450 / 450 / 400 / 300 / 300 / 250
Puissance (kW) nominale : 25 / 42 / 52 / 60 / 80 / 100 / 110

Famille H M / H D B (types HMB plus grands)
Types de modèles : 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Déplacement (cm3) : 2 050 / 2 470 / 2 470 / 2 470 / 3 087 / 4 310 / 5 310
Pression nominale : 25,0 MPa
Pression maximale : 29,3 MPa
Vitesse maximale (min-1) à pression nominale : 220 / 220 / 168 / 175 / 135 / 125 / 100
Puissance (kW) nominale : 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / types très grands HMB
Types de modèles : 400 / 500
Déplacement (cm3) : 6 800 / 8 000
Pression nominale : 25,0 MPa (pour 400) et 19,0 MPa (pour la colonne 500 HMB)
Pression maximale : 29,3 MPa (400) et 22,7 MPa (500 colonne HMB)
Vitesse maximale (min-1) à pression nominale : 120 / 100
Puissance (kW) nominale : 190 / 170

HPB (Déplacement fixe, 1 vitesse)
Exemples de modèles : 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (diverses variantes FM)
Déplacement (cm3) : 983 / 1 344 / 1 600 / 2 050 / 2 470 / 3 087 / 4 310 / 5 310 (selon variante)
Pression nominale : généralement 20,5–25,0 MPa selon le modèle
Pression maximale : jusqu'à 30,0 MPa pour certaines variantes
Vitesse maximale (min-1) à pression nominale : varie selon modèle (exemples : 450 / 490 / 340 / 430 / 270 / 365 / 215)
Puissance (kW) nominale : varie d'environ 115 jusqu'à ~215 selon modèle et variante FM

HMKC (Déplacement variable, 2 vitesses)
Types de modèles : 046 / 075 / 080 / 200 (exemples)
Déplacement 100 % : 745 / 1 241 / 1 475 / 3 087 (cm3)
Déplacement 50 % : 410 / 574 / 737 / 1 475 (cm3)
Pression nominale : 20,6 MPa
Pression maximale : 24,5 MPa
Vitesse maximale (min-1) : à q max : 300 / 220 / 200 / 130 ; à 0,5q max : 600 / 440 / 400 / 260 ; à q=0 : 1 500 / 1 300 / 1 200 / 1 000

HMC (Déplacement variable, 2 vitesses)
Types de modèles : 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (exemples)
Déplacement 100 % : 492 / 737 / 1 600 / 2 048 (cm3) selon modèle
Déplacement 50 % : 246 / 410 / 819 / 983 (cm3)
Pression nominale : 20,7 MPa (certains) et 25,0 MPa (d'autres)
Pression maximale : 24,1 MPa (certains) et jusqu'à 27,5 MPa (d'autres)
Vitesse maximale (min-1) : à q max exemples : 450 / 450 / 270 / 365 ; à 0,5q max exemples : 600 / 600 / 500 / 515 ; à q=0 : jusqu'à 1 000
Puissance (kW) nominale : exemples 60 / 99 / 138 / 138 / 135 selon variante

HPC (Déplacement variable, 2 vitesses)
Exemple montré : modèle 400 avec déplacement 6 555 cm3 (100 %) et 3 590 cm3 (50 %)
Pression nominale : 25,0 MPa
Pression maximale : 27,5 MPa
Vitesse maximale (min-1) : 220 à q max, 220 à 0,5q max, q=0 vitesse 1 500
Puissance (kW) nominale : exemple 430 kW pour la variante montrée

HMF (Déplacement variable, 3 vitesses)
Types de modèles : 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (exemples)
Déplacement 100 % : 1 600 / 3 087 / 4 588 / 5 326 (cm3)
Déplacement 50 % : 819 / 1 475 / 4 588 / 5 326 (cm3) selon variante
Pression nominale : 25,0 MPa
Pression maximale : 27,5 MPa
Vitesse maximale (min-1) : exemples à q max : 270 / 365 / 175 / 230 ; à 0,5q max : 500 / 515 / 300 / 400 ; à q=0 jusqu'à 1 000
Puissance (kW) nominale : exemples 138 / 138 / 250 / 250 / 189 selon variante

Téléchargement / Documentation
Catalogue fabricant et catalogue de séries disponibles au format PDF (références de catalogue indiquées sur la fiche produit).
