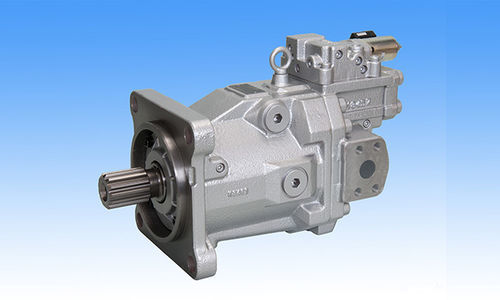

Moteur hydraulique à pistons axiaux M7V series

à grande vitessehaute pressionavec réducteur

Présentation
Les séries M7V / M7X sont des moteurs à pistons axiaux à platine oscillante offrant des versions à déplacement variable ou fixe, conçus pour fonctionner en conditions de haute pression et haute vitesse. En s'appuyant sur les technologies Kawasaki développées pour les pompes/moteurs à platine oscillante, ces moteurs assurent des performances sur une large plage de vitesses, du très bas régime aux hautes vitesses, jusque-là atteintes surtout par les moteurs à axe incliné. Les dimensions d'installation (dimension de fixation, cannelure de sortie) et les filetages respectent les normes internationales telles que ISO ou SAE, ce qui permet l'utilisation avec des réducteurs ou accouplements standards.

Caractéristiques

• Démarrage progressif et fonctionnement stable à très basse vitesse
• Performances en haute vitesse comparables aux moteurs à axe incliné
• Format compact facilitant l'intégration
• Haute fiabilité et longue durée de vie pour les spécifications haute pression
• Différentes options de commande : commande électrique ou pression

Spécifications (tableau extrait)
Modèle | M7V : 85 / 112 / 160 / 212 | M7X : 85 / 112 / 160
Déplacement (cm3) q max | M7V : 68-88.5 / 90-112 / 128-160 / 170-215 | M7X : 90 / 112 / 160
Déplacement (cm3) q min | M7V : 0-68 / 0-90 / 0-128 / 0-170 | M7X : - / - / -
Pression (MPa) nominale | 42 (tous les modèles listés)
Pression (MPa) maximale | 50 (tous les modèles listés)
Vitesse max. (min-1) à q max | M7V : 3 900 / 3 550 / 3 100 / 2 900 | M7X : 4 500 / 3 550 / 3 100
Vitesse max. (min-1) à q < 0.6 qmax | M7V : 6 150 / 5 600 / 4 900 / 4 600 | M7X : - / - / -
Poids (approx.) (kg) | M7V : 39 / 46 / 65 / 90 | M7X : 26 / 34 / 45

Courbes de commande
Des exemples de courbes de commande sont fournis pour la série (plusieurs figures illustrent les caractéristiques typiques de commande).

Applications

• Chargeuses sur pneus
• Bulldozers
• Chargeuses-pelleteuses
• Chargeuses sur chenilles
• Camions-benne
• Forages sur chenilles / battage de pieux
• Grues (sur chenilles / tout-terrain)
• Grues mobiles
• Compacteurs
• Finisseurs d'enrobé
• Chariots élévateurs
• Manutentionneuses télescopiques
• Pulvérisateurs
• Moissonneuses-batteuses
• Machines forestières

Caractéristiques / spécifications techniques

• Type de produit : Moteurs à pistons axiaux (platine oscillante)
• Désignation série/modèle : Séries M7V / M7X
• Plages de déplacement (cm3) : M7V qmax groupes : 68-88.5, 90-112, 128-160, 170-215 ; M7X : 90, 112, 160
• Plages de déplacement minimum (cm3) : M7V : 0-68, 0-90, 0-128, 0-170 ; M7X : non applicable
• Pression nominale : 42 MPa
• Pression de crête : 50 MPa
• Vitesse max. à qmax (min-1) : M7V jusqu'à 3 900 / 3 550 / 3 100 / 2 900 selon déplacement ; M7X jusqu'à 4 500 / 3 550 / 3 100
• Vitesse max. à q < 0.6 qmax (min-1) : M7V jusqu'à 6 150 / 5 600 / 4 900 / 4 600 selon déplacement ; M7X non spécifié
• Poids approximatif (kg) : M7V : 39 / 46 / 65 / 90 ; M7X : 26 / 34 / 45
• Options de commande : commande électrique ou par pression
• Installation : dimensions de fixation, cannelure de sortie et filetages conformes aux normes internationales (ISO / SAE)
