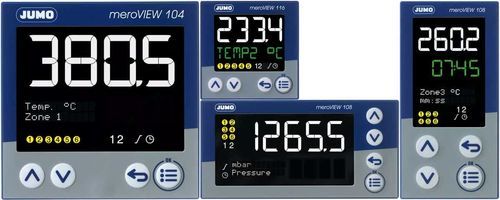

Indicateur numérique meroVIEW

affichage LCDpour montage sur panneauà sortie analogique

Présentation
Le JUMO meroVIEW est un indicateur numérique multifonction conçu pour la surveillance et le contrôle de procédés. L'interface utilisateur et la configuration matérielle sont personnalisables pour afficher et traiter les grandeurs nécessaires. L'appareil prend en charge des entrées/sorties analogiques et numériques, des entrées de comptage et plusieurs interfaces de communication. Il gère également des applications complexes via des fonctions mathématiques et logiques et permet l'implémentation de routines de commande en code ST (IEC‑61131‑3).

Points forts

• Large choix d'interfaces et d'options E/S modulaires
• Configuration et conduite intuitives
• Mise en service rapide et simplifiée

Avantages pour le client

• Formats multiples pour une intégration optimale en tableau
• Grande flexibilité d'application grâce au nombre d'entrées
• Variété d'options de sorties pour piloter différents actionneurs
• Intégration aisée aux systèmes supérieurs et inférieurs
• Gain de temps lors de la mise en service et en exploitation grâce à la personnalisation des menus

Données techniques
Données techniques générales
Entrées : entrées analogiques et numériques ; en option : entrées analogiques, numériques et de comptage supplémentaires (12,5 kHz)
Sorties : 2 relais (contact normalement ouvert) ; en option : sorties analogiques, relais (NO/contact inverseur), relais statiques, sorties logiques (0/14 V ou 0/24 V) et open collector
Formats : 116 : 48 × 48 mm ; 108H : 48 × 96 mm ; 108Q : 96 × 48 mm ; 104 : 96 × 96 mm
Interfaces : USB host, USB device (configuration) ; en option : RS485 (Modbus RTU maître/esclave), Ethernet (Modbus TCP maître/esclave), PROFINET device
Affichage : 2 écrans LCD de 18 segments chacun avec affichage de textes (non disponible sur JUMO meroVIEW 116) ; affichage texte pour menu, paramètres et informations de processus
Connexions : borniers amovibles avec PUSH IN
Fonctions particulières : niveaux d'exploitation personnalisables ; conception modulaire avec cartes optionnelles ; compteurs matériels rapides (12,5 kHz) ; mémoire min./max., fonctions hold et tarage ; sorties logiques (24 V et 14 V) utilisables comme alimentation pour transmetteurs à deux fils ; délai de démarrage et fonctions de remise à zéro pour min./max. et tarage

Caractéristiques

• Famille de produits : JUMO meroVIEW
• Entrées : analogiques et numériques ; en option entrées analogiques, numériques et de comptage supplémentaires (12,5 kHz)
• Sorties : 2 relais (NO) ; en option sorties analogiques, relais (NO/inverseur), relais statiques, sorties logiques (0/14 V ou 0/24 V), open collector
• Formats disponibles : 116 (48×48 mm), 108H (48×96 mm), 108Q (96×48 mm), 104 (96×96 mm)
• Interfaces : USB host/device ; en option RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Affichage : double LCD (18 segments) avec affichage texte (sauf JUMO meroVIEW 116)
• Connexions : borniers amovibles avec PUSH IN
• Fonctions notables : cartes optionnelles modulaires, compteurs matériels rapides, mémoire min/max, hold, tarage, sorties logiques utilisables comme alimentation pour transmetteurs, délai de démarrage, fonctions de remise à zéro
