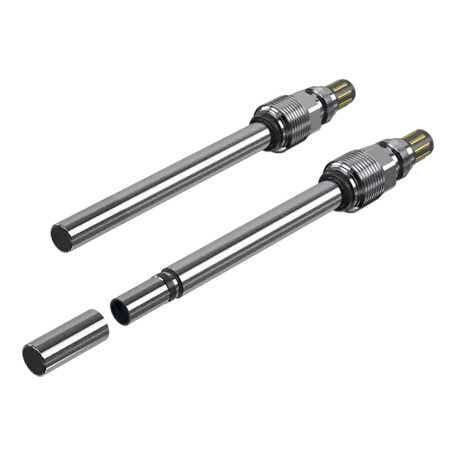

Capteur d'oxygène dissous optique digiLine O-DO H10/H20

numérique4-20 mAModbus

Présentation
Capteurs optiques permettant la mesure fiable de l'oxygène dissous, du niveau trace jusqu'à la saturation. Disponibles en deux versions standard (H10 et H20) développées pour des applications hygiéniques et des environnements process exigeants. Interfaces analogiques et numériques intégrées pour la connexion aux appareils de terrain et aux systèmes de commande. Connexion plug-and-play au système intelligent et bus-compatible JUMO digiLine.

Points forts

• Mesure optique précise avec stabilité à long terme
• Interfaces intégrées (4…20 mA, RS485 Modbus RTU)
• Matériaux conformes FDA pour les applications hygiéniques

Avantages pour le client

• Utilisation possible en environnements process sévères et exigeants
• Sécurité d'installation et fiabilité des processus
• Rétrofit rapide des installations existantes
• Utilisation polyvalente pour diverses applications de mesure
• Fiabilité du process même en conditions d'exploitation difficiles
• Compatible avec le contact direct des denrées alimentaires et des substances pharmaceutiques

Description du produit (résumé fonctionnel)
Capteurs optiques numériques pour oxygène dissous ; deux variantes standard (H10, H20) couvrant des plages de mesure différentes. Conçus pour des applications hygiéniques et industrielles. Sorties analogiques (4…20 mA) et numériques intégrées ; connexion plug-and-play au JUMO digiLine.

Caractéristiques / spécifications techniques

• Matériau du capteur : Acier inoxydable 1.4435
• Principe de mesure : Optique
• Dimensions : Ø12 mm, longueur de tige 120 mm ; autres longueurs sur demande
• Raccordement : Tête à fiche VP Pg 13.5
• Plage de mesure (général) : 1 ppb (µg/L) à 45 ppm (mg/L) ; 0 à 500 % SAT ; 0 à 100 % O2 ; 0 à 515 hPa (à 20 °C, 1013 hPa dans l'air)
• JUMO digiLine H10 (standard) : 0 à 22,5 ppm (mg/L) ; 0 à 248 % SAT ; 0 à 50 % O2 (à 20 °C, 1013 hPa dans l'air)
• JUMO digiLine H20 (standard) : 0 à 2000 ppb (µg/L) ; 0 à 5 % O2 ; 0 à 50 hPa (à 20 °C, 1013 hPa dans l'air)
• Compensation de température : Automatique
• Température process : 0 à 50 °C recommandé ; -10 à +90 °C max.
• Pression process (à 20 °C) : -1 à +12 bar
• Résistance CIP : 2 % NaOH, 80 °C
• SIP : Jusqu'à 140 °C, 1,5 atm
• Sorties : Numérique ; 4 à 20 mA
• Interface série : RS485 avec protocole Modbus RTU
• Cross-sensibilité : Gaz chlorés ; solvants organiques (ex. acétone, toluène, chloroforme, acide chloroacétique)
• Particularités : Système de connexion JUMO digiLine
