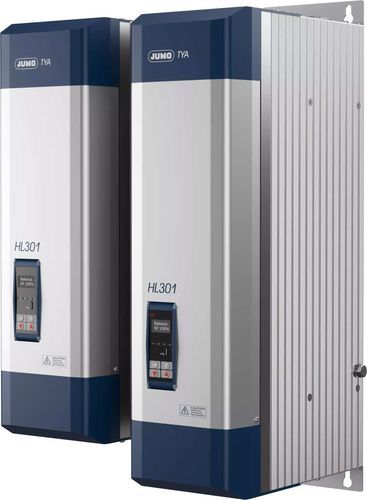

Contrôleur d'angle de phase JUMO TYA HL301

Présentation
Le JUMO TYA HL301 est un contrôleur à thyristor monophasé pour charges non linéaires, destiné aux courants de charge de 300 à 800 A. Son encombrement réduit et le câblage Top‑Bottom facilitent l'intégration en armoire de commande. La consignation des données et l'oscilloscope intégré améliorent la surveillance et le diagnostic, tandis que l'assistant de configuration et les fonctions de paramétrage simplifient la mise en service.

Points forts

• Gestion de charge optionnelle jusqu'à 24 zones
• Communications polyvalentes : USB (setup), Modbus RTU ; en option PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Convient à tous types de charges (résistives, inductives, non linéaires)

Avantages clients

• Utilisation flexible sur différents types de charges et interfaces terrain
• Réduction des variantes en stock grâce aux options configurables
• Économies d'énergie via la gestion de charge optionnelle
• Fiabilité de processus accrue grâce à la consignation des données et l'oscilloscope
• Gain de place en armoire du fait de l'encombrement compact

Données techniques (Données techniques générales)
Courants de charge : 300 à 800 A
Tension de charge : 230 à 690 V
Types de commande : U, I, P, U², I²
Homologations : cUL 508 (300–700 A, jusqu'à 600 V) ; UL (800 A, jusqu'à 600 V)
Interfaces : USB (Setup), Modbus RTU ; en option : PROFINET, EtherNet/IP, Modbus TCP, EtherCAT, second Modbus RTU
Entrées : 2 entrées numériques ; 2 entrées analogiques (0–10 V, 0–20 mA, potentiomètre)
Caractéristiques : Taille compacte ; câblage Top‑Bottom ; assistant de configuration ; oscilloscope ; panneau opérateur ; gestion de charge jusqu'à 24 zones (option) ; consignation des données sur carte SD

Caractéristiques / spécifications techniques

• Courants de charge : 300 à 800 A
• Tension de charge : 230 à 690 V
• Types de commande : U, I, P, U², I²
• Homologations : cUL 508 (300–700 A, jusqu'à 600 V) ; UL (800 A, jusqu'à 600 V)
• Interfaces : USB (Setup), Modbus RTU ; en option : PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Entrées : 2 entrées numériques ; 2 entrées analogiques (0–10 V, 0–20 mA, potentiomètre)
• Caractéristiques : Taille compacte ; câblage Top‑Bottom ; assistant de configuration ; oscilloscope ; panneau opérateur ; gestion de charge jusqu'à 24 zones (option) ; consignation des données sur carte SD
