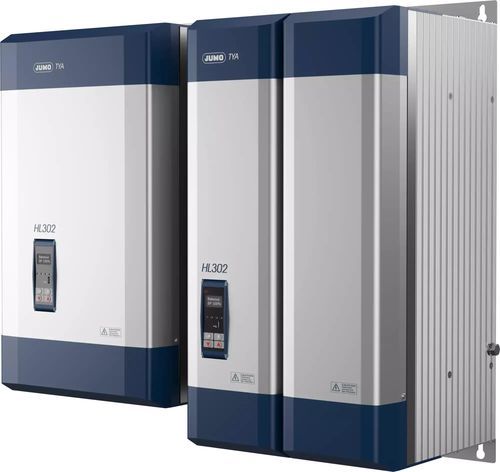

Contrôleur d'angle de phase triphasé JUMO TYA HL302

Vue d'ensemble
Le JUMO TYA HL302 est un contrôleur thyristor triphasé pour courants de charge de 300–800 A, conçu pour une installation compacte et un câblage efficace top‑to‑bottom. L'enregistrement intégré des données et les larges fonctions de configuration améliorent la traçabilité et simplifient la mise en service.

Description courte
Contrôleur thyristor triphasé en circuit économie

Caractéristiques principales

• Plage d'application : 300–800 A
• Faible encombrement avec câblage top‑to‑bottom
• Enregistrement de données intégré (mémoire SD)
• Programme de configuration avec assistant et panneau de commande pratique
• Gestion de charges optionnelle jusqu'à 24 zones
• Diverses interfaces (USB pour configuration, options bus terrain)

Données techniques

• Courants de charge : 300–800 A
• Tension de charge : 230–690 V
• Types de contrôle disponibles : U, I, P, U², I²
• Homologations : cUL 508 (300–700 A jusqu'à 600 V), UL (800 A jusqu'à 600 V)
• Interfaces : USB (Setup), Modbus RTU ; en option : PROFINET, EtherNet/IP, Modbus TCP, EtherCAT, Modbus RTU supplémentaire
• Entrées : 2 entrées numériques ; 2 entrées analogiques (0–10 V, 0–20 mA, potentiomètre)

Informations complémentaires issues des données produit

• Capacité de gestion de charges optionnelle pour le délestage
• Enregistrement des données sur mémoire SD pour traçabilité
• Panneau de commande pratique pour configuration et démarrage

Spécifications techniques

• Référence : JUMO TYA HL302
• Champ d'application (courants de charge) : 300–800 A
• Plage de tension de charge : 230–690 V
• Types de contrôle : U, I, P, U², I²
• Homologations : cUL 508 (300–700 A jusqu'à 600 V), UL (800 A jusqu'à 600 V)
• Interfaces : USB (Setup), Modbus RTU ; PROFINET, EtherNet/IP, Modbus TCP, EtherCAT en option
• Entrées : 2 numériques ; 2 analogiques (0–10 V, 0–20 mA, potentiomètre)
• Conception compacte avec câblage top‑to‑bottom
• Assistant de configuration et panneau de commande pratique
• Gestion de charge optionnelle jusqu'à 24 zones
• Enregistrement des données (mémoire SD)
