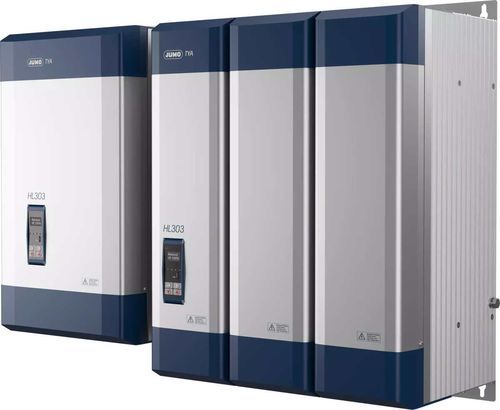

Contrôleur d'angle de phase triphasé JUMO TYA HL303

Vue d'ensemble
Le JUMO TYA HL303 est un régulateur thyristor triphasé destiné au contrôle des charges non linéaires, pour des courants de charge de 300 à 800 A. Son encombrement réduit et son câblage haut-bas le rendent adapté aux armoires de commande compactes. L'enregistrement des données et l'oscilloscope intégrés facilitent la surveillance des processus et le dépannage, tandis que le programme de configuration avec assistant simplifie la mise en service.

Points forts

• Gestion de charges optionnelle jusqu'à 24 zones
• Protocoles de communication polyvalents (USB, Modbus RTU, en option PROFINET, EtherNet/IP, Modbus TCP, EtherCAT)
• Convient à tous types de charges (résistives, inductives, non linéaires)

Avantages pour le client

• Grande flexibilité : modes de contrôle multiples (U, I, P, U², I²) et nombreuses interfaces bus de terrain
• Réduction des références stockées : un appareil couvre de nombreuses applications
• Économie d'énergie grâce à la gestion de charges optionnelle et au contrôle optimisé
• Fiabilité des process améliorée via l'enregistrement des données et l'oscilloscope intégré
• Gain de place en armoire grâce au design compact et au câblage optimisé

Données techniques générales
Courants de charge : 300 à 800 A
Tension de charge : 230 à 690 V
Types de contrôle : U, I, P, U², I²
Homologations : cUL 508 (300–700 A, jusqu'à 600 V), UL (à partir de 800 A jusqu'à 600 V)
Interfaces : USB (Setup), Modbus RTU ; en option : PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
Entrées : 2 entrées numériques, 2 entrées analogiques (0–10 V, 0–20 mA, potentiomètre)
Caractéristiques : design compact ; câblage haut-bas ; programme de configuration avec assistant ; oscilloscope intégré ; option télécommande ; panneau opérateur pratique ; gestion de charges optionnelle jusqu'à 24 zones ; enregistrement des données sur mémoire SD

Spécifications techniques

• Modèle : JUMO TYA HL303
• Marque : JUMO
• Plage d'application (courant de charge) : 300 à 800 A
• Plage de tension de charge : 230 à 690 V
• Modes de contrôle : Tension (U), Courant (I), Puissance (P), U², I²
• Homologations : cUL 508 (300–700 A, jusqu'à 600 V), UL (à partir de 800 A jusqu'à 600 V)
• Interfaces : USB (Setup), Modbus RTU ; en option PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Entrées : 2 numériques, 2 analogiques (0–10 V, 0–20 mA, potentiomètre)
• Gestion de charges optionnelle jusqu'à 24 zones
• Enregistrement des données sur mémoire SD et oscilloscope intégré
• Design compact avec câblage haut-bas
