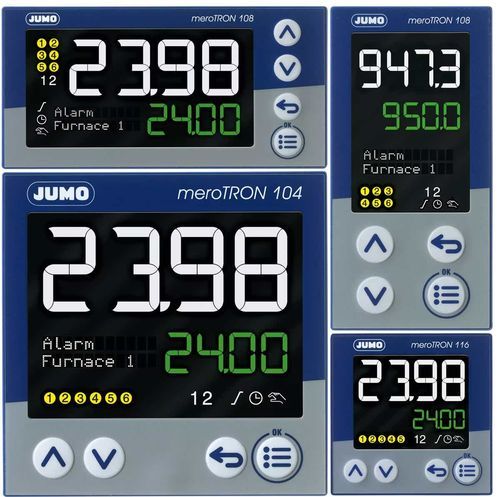

Contrôleur de process multicanaux JUMO meroTRON

à sorties multiplesprogrammableModbus

Aperçu
Le contrôleur modulaire multifonction propose une interface utilisateur configurable et un matériel évolutif. Des entrées/sorties analogiques et numériques, des entrées de comptage et des interfaces de communication peuvent être ajoutées selon les besoins. L’appareil prend en charge des applications complexes grâce à un second canal de régulation, des fonctions mathématiques et logiques, et la programmation de fonctions de contrôle en ST.

Points clés

• Contrôles de séquence en temps réel
• Large choix d'options de connexion
• Fonctionnalité PLC (programmation ST)

Avantages pour le client

• Contrôle de procédé fiable avec démarrage de programmes et contrôles de séquence en temps réel
• Possibilité de réaliser des applications sophistiquées grâce aux fonctions mathématiques, logiques et au code ST
• Mise en service et exploitation accélérées grâce à un menu appareil personnalisable
• Pas de matériel supplémentaire nécessaire grâce au second canal de contrôle et aux fonctions intégrées de PLC et d'enregistreur de données
• Optimisation des procédés grâce à l'enregistrement live au démarrage

Données techniques
Données techniques générales
Entrées : 1 entrée analogique et 1 entrée numérique ; entrées analogiques, numériques et de comptage supplémentaires optionnelles (10 kHz) ; étalonnage des entrées analogiques selon CQI-9 et AMS2750 (option)
Sorties : 2 relais (contact normalement ouvert) ; sorties analogiques, relais auxiliaires (contact normalement ouvert, contact inverseur), relais statiques, sorties logiques (0/14 V ou 0/24 V) et sorties collecteur ouvert en option
Types de régulation : régulateur deux positions, trois positions, régulateur modulant, régulateur de position, régulateur continu, régulateur programme
Affichage : 2 écrans LCD de 18 segments chacun, affichage des textes pour menu, paramètres et informations process
Formats : 116 : 48 × 48 mm ; 108H : 48 × 96 mm ; 108Q : 96 × 48 mm ; 104 : 96 × 96 mm
Interfaces : USB hôte et USB périphérique (configuration) ; option : RS485 (Modbus RTU maître/esclave) ; Ethernet (Modbus TCP maître/esclave) ; PROFINET device
Fonctions particulières : niveaux d'exploitation configurables ; structure modulaire avec cartes optionnelles ; 2 temporisateurs ; 8 fonctions de surveillance de valeurs limites ; compteurs matériels rapides (12,5 kHz) ; compteurs d'heures de service ; enregistreur de données ; fonction maître Modbus ; sorties logiques (24 V) pouvant alimenter des transmetteurs deux fils ; fonction PLC via code ST ; fonctionnalités spécifiques pour l'industrie des plastiques
Connexions : borniers amovibles avec PUSH IN
Alimentation : AC 110–240 V ou AC/DC 24 V
Homologations : UL listé ; AMS 2750 ; CQI-9

Caractéristiques techniques

• Entrées : 1 entrée analogique, 1 entrée numérique ; entrées analogiques/numériques/de comptage supplémentaires optionnelles (10 kHz)
• Sorties : 2 relais (NO) ; sorties analogiques optionnelles, relais inverseurs, SSR, sorties logiques (0/14 V ou 0/24 V), collecteur ouvert
• Types de régulation : deux positions, trois positions, modulant, position, continu, programme
• Affichage : double LCD (18 segments) pour menus, paramètres et données process
• Formats disponibles : 48×48 mm ; 48×96 mm ; 96×48 mm ; 96×96 mm
• Interfaces : USB hôte/périphérique ; RS485 optionnel (Modbus RTU) ; Ethernet (Modbus TCP) ; PROFINET
• Fonctions particulières : cartes optionnelles modulaires, niveaux d'exploitation définissables par l'utilisateur, 2 temporisateurs, 8 fonctions de surveillance de limites, compteurs matériels rapides (12,5 kHz), compteurs d'exploitation/service, enregistreur de données, maître Modbus, PLC via code ST
• Connexions : borniers amovibles PUSH IN
• Alimentation : AC 110–240 V ou AC/DC 24 V
• Homologations : UL listé ; AMS 2750 ; CQI-9
