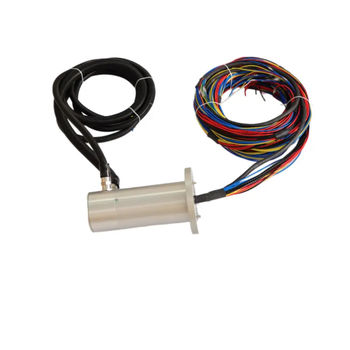

Collecteur tournant pour bus CAN DHS099F-39

électriqueindustrielen PTFE

Description courte

• Produit : Anneau collecteur étanche OD 99 mm pour pelle électrique
• Modèle : DHS099F-39
• Nombre total de circuits : 39 (24 puissance + 15 signal)
• Courant nominal : Puissance : 30A, Signal : 10A
• Tension nominale : 0~380VAC/VDC
• Matériau des contacts : Or-sur-or
• Vitesse de rotation : 0~300 tr/min
• Indice de protection : IP65
• Application : Pelle électrique / matériels de chantier

Présentation du produit
Le DHS099F-39 est un anneau collecteur combiné de forte puissance développé pour les pelles électriques et les projets de retrofit diesel-vers-électrique. Il se monte au centre de rotation de la pelle pour transférer l'alimentation électrique et les signaux de contrôle du châssis inférieur fixe (batterie / source d'alimentation) à la superstructure tournante (cabine, moteur d'orientation, moteur de pompe hydraulique, contrôleur, capteurs). Avec un diamètre extérieur de 99 mm, un boîtier en alliage d'aluminium étanchéifié IP65 et des compartiments séparés puissance/signal, il élimine l'enroulement des câbles, les coupures de signal et les pertes de haut voltage lors d'une rotation continue à 360°.

Caractéristiques principales

• Conception multi-circuits combinée – 24 circuits puissance + 15 circuits signal dans une unité compacte
• Forte capacité de courant – 30A par circuit puissance, adapté pour entraînement principal et pompe des pelles électriques
• Transmission de signal stable – circuits CAN-L/CAN-H dédiés, fils signal blindés, pas de diaphonie avec la puissance
• Indice IP65 – étanche à la poussière et résistant aux jets d'eau, adapté aux chantiers, mines et utilisations extérieures
• Contacts or-sur-or – faible bruit électrique, faible usure, longue durée de vie
• Prise en charge d'encodeur – circuit encodeur optionnel pour l'angle d'orientation / retour
• Montage sur bride – intégration facile avec la liaison d'orientation centrale
• Entretien simplifié – gaine ondulée sur les sorties rotor, marquage stator/rotor clair

Spécifications techniques
Modèle : DHS099F-39
Diamètre extérieur : Ø99 mm
Nombre total de circuits : 39 (24 puissance + 15 signal)
Courant nominal : Puissance 30A / circuit ; Signal 10A / circuit
Tension nominale : 0–380V AC/DC
Vitesse de rotation : 0–300 tr/min
Résistance d'isolement : Puissance ≥1000MΩ @1000VDC ; Signal ≥500MΩ @500VDC
Rigidité diélectrique : Puissance 1500VAC ; Signal 500VAC
Résistance dynamique : <10 mΩ
Matériau des contacts : Or-sur-or
Boîtier : Alliage d'aluminium
Indice de protection : IP65
Température de fonctionnement : -20°C ~ +80°C
Câblage : AWG14 Teflon (puissance), 1mm² blindé (signal)
Durée de vie : 10 millions de révolutions

Application sur pelles électriques

• Côté bas du véhicule (stator / bague intérieure) – connecté à la batterie du châssis ou à une alimentation 380V par câble traînant
• Côté haut du véhicule (rotor / bague extérieure) – connecté au moteur d'orientation, au moteur de pompe, au contrôleur cabine, à la caméra et aux capteurs
• Les circuits transmis comprennent : alimentation DC/AC forte intensité pour le moteur d'orientation et l'entraînement de la pompe hydraulique ; alimentation auxiliaire 24V pour contrôleur, affichage, éclairage ; bus CAN entre BMS, MCU et contrôleur supérieur ; encodeur / retour d'angle ; signaux de pression, d'inclinaison et de température

Pourquoi IP65 + OD99 pour retrofit de pelle

• OD99mm convient à l'espace de bride centrale courant des pelles de 7–24 t
• IP65 gère poussière, pluie et éclaboussures de boue sur chantier ; possibilité d'upgrader en IP67 pour l'exploitation minière
• Compartiments séparés puissance/signal évitent que les courants d'appel moteurs perturbent le CAN
• Contacts en or + câbles Teflon réduisent l'élévation de température en service continu
