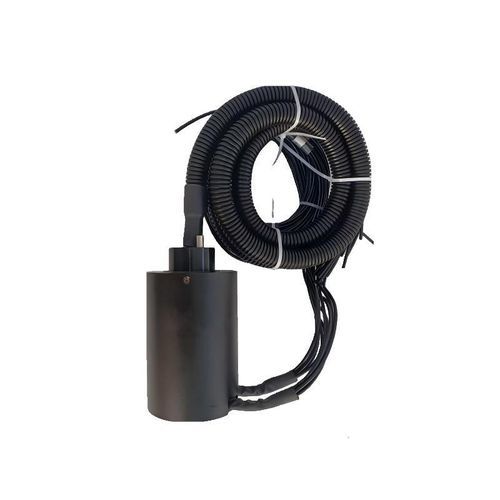

Collecteur tournant via Ethernet DHK078

pour bus CANRS-485avec alésage

Courte description
La bague collectrice étanche Ø78 mm est conçue pour la transmission continue à 360° de puissance et de signaux dans des environnements humides et agressifs. Elle comporte un boîtier étanche en alliage d'aluminium et des contacts multi-brosses en métal précieux, garantissant un faible bruit électrique, une usure minimale et une longue durée de vie pour les applications marines, offshore et de lavage industriel. Disponible en configurations standard et entièrement personnalisées pour le nombre de voies, l'intensité nominale, la longueur des câbles et le type de connecteur.

Caractéristiques principales

• Étanchéité élevée : Options IP65 / IP66 / IP68 — résistante aux jets d'eau, aux immersions temporaires et à la poussière.
• Profil compact 78 mm : Conception peu encombrante avec options de passage central (généralement Ø25,4 mm) pour l'intégration de conduites hydrauliques/pneumatiques.
• Options de circuits flexibles : Configurable de 1 à 48 bagues ; combinaison puissance (jusqu'à 10A/20A par bague) + signaux basse intensité + données haute vitesse (Ethernet, CAN bus, RS485, etc.).
• Contacts durables : Conception multi-brosses or-or ou alliage d'argent assurant une transmission stable, variation de résistance de contact < 10 mΩ, fonctionnement sans maintenance.
• Boîtier robuste : Alliage d'aluminium résistant à la corrosion ; option acier inoxydable pour applications marines.
• Personnalisation : Longueur des fils, position de sortie (latérale/supérieure), montage sur bride et intégration de joint rotatif pour fluides mixtes prises en charge.

Applications

• Treuils marins & offshore, ROV, systèmes rotatifs embarqués
• Tambours de câble & bagues de rotation de grues
• Machines d'emballage, de remplissage et d'étiquetage exposées au lavage
• Têtes pan-tilt CCTV extérieures, antennes radar
• Éoliennes, suiveurs solaires et équipements nécessitant un transfert étanche de puissance/signaux

Caractéristiques / spécifications techniques

• Voies : 2
• Courant nominal : 80 A (2 bagues)
• Tension nominale : 0 ~ 380 V DC/VAC
• Résistance d'isolement : 1000 MΩ @ 1000 V DC
• Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s, 1 mA
• Plage de résistance de contact dynamique : < 10 mΩ
• Vitesse de fonctionnement : 0 ~ 100 tr/min
• Température de fonctionnement : -20 °C ~ +80 °C
• Humidité de fonctionnement : ≤ 70%
• Indice de protection : IP65 (options jusqu'à IP68)
• Matériau structurel : Alliage d'aluminium (inox en option)
• Matériaux de contact : Métal précieux
• Longueur des câbles : 1500 mm (±20 mm)
