Collecteur tournant électrique

pour applications offshorepour applications marinespour applications industrielles

Brève description

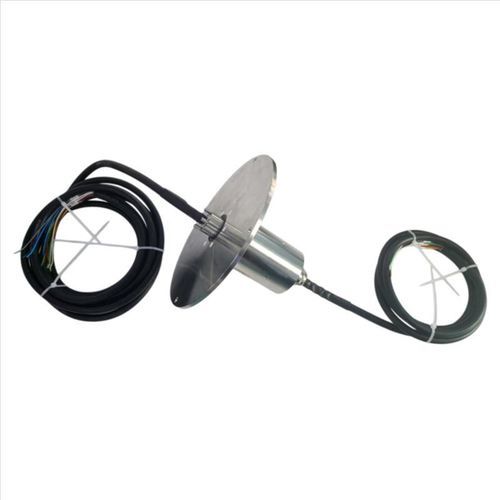

Ce slip ring anti-projection de sel d'un diamètre extérieur de 60 mm comporte 16 canaux (4x5A + 12x2A), une protection IP65 et répond aux exigences GJB150A-2009 pour le brouillard salin. Habillage en acier inoxydable et contacts en métal précieux ; rotation 0-80 tr/min et durée mécanique de 300 000 révolutions pour les environnements marins et industriels sévères.

Détails du produit
Le slip ring anti-sel Ingiant Ø60 mm est un connecteur électrique rotatif haute performance conçu pour les milieux corrosifs marins, offshore et militaires. Avec 16 canaux intégrés (4 circuits 5A + 12 circuits 2A), il assure une transmission stable de puissance et de signaux tout en respectant des normes environnementales strictes, notamment la protection IP65 et la conformité GJB150A-2009.

Spécifications
Paramètre : Spécification
Nombre de circuits : 16 (4×5A, 12×2A)
Tension nominale : 0–220VAC/VDC
Résistance d'isolement : ≥100MΩ @ 500VDC
Tenue diélectrique : 550VAC @ 50Hz, 60s, sans claquage ni arc
Variation de résistance dynamique : <10mΩ
Vitesse de fonctionnement : 0–80rpm
Température de fonctionnement : -25°C ~ +55°C
Température de stockage : -25°C ~ +75°C
Humidité relative : ≤95%±3% (30°C±3°C, sans condensation)
Indice de protection : IP65
Résistance au brouillard salin : Conforme à GJB150A-2009
Matériau du boîtier : Acier inoxydable
Matériau des contacts : Métal précieux
Couple : ≤2.5N·m
Durée mécanique : 300 000 révolutions

Caractéristiques principales

• Conception résistante à la corrosion : boîtier en acier inoxydable avec protection IP65 et certification GJB150A-2009 pour résister aux ambiances à forte humidité et à forte teneur en sel.
• Performance électrique stable : contacts en métal précieux garantissant une faible variation de résistance dynamique (<10mΩ), réduisant les interférences sur les signaux de puissance et faibles courants.
• Grande adaptabilité environnementale : plage de température de -25°C à +55°C adaptée aux conditions industrielles et militaires extrêmes.
• Longue durée de vie : 300 000 révolutions mécaniques avec entretien limité, diminuant les coûts opérationnels à long terme.

Applications typiques

• Équipements marins et offshore (radars, machines de pont, systèmes de surveillance embarqués)
• Systèmes militaires et de défense (ensembles rotatifs montés sur véhicules/navires)
• Automatisation industrielle (équipements rotatifs en extérieur et en milieux à forte corrosion)
• Systèmes de surveillance et de sécurité pour environnements sévères

Caractéristiques techniques

• Nombre de circuits : 16 (4×5A, 12×2A)
• Tension nominale : 0–220VAC/VDC
• Résistance d'isolement : ≥100MΩ @ 500VDC
• Tenue diélectrique : 550VAC @ 50Hz, 60s
• Variation de résistance dynamique : <10mΩ
• Vitesse de fonctionnement : 0–80rpm
• Température de fonctionnement : -25°C ~ +55°C
• Température de stockage : -25°C ~ +75°C
• Humidité relative : ≤95%±3% (30°C±3°C, sans condensation)
• Indice de protection : IP65
• Résistance au brouillard salin : Conforme à GJB150A-2009
• Matériau du boîtier : Acier inoxydable
• Matériau des contacts : Métal précieux
• Couple : ≤2.5N·m
• Durée mécanique : 300 000 révolutions
