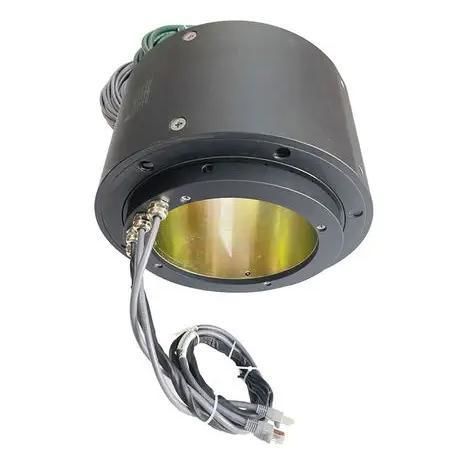

Collecteur tournant 100 Mbps DHK195F

via Ethernetavec passage au centrepour applications offshore

Collecteur tournant antidéflagrant diamètre de trou large 190mm Indice de protection antidéflagrant : Ex d IIB T4 Gb Disponible sur mesure, ID standard 3-500 mm, OD 10-800 mm Conçu pour les scénarios à risque d'explosion, ce collecteur tournant antidéflagrant offre une transmission fiable de puissance et de signaux à 360° avec des caractéristiques de sécurité robustes. Certifié Ex d IIB T4 Gb, il combine une protection contre les explosions rigoureuse avec une ingénierie haute performance. Caractéristiques clés : - Dimensions : Diamètre intérieur 195mm, Diamètre extérieur 320mm - Signaux : 2 groupes de transmission réseau 100Mbps - Canaux : 15 au total (5 circuits de puissance × 20A ; 10 circuits de signal × 5A, y compris 2 circuits blindés pour les signaux réseau) - Tension : 0~440VAC/240VDC - Résistance d'isolation : 1000MΩ (circuits de puissance @1000VDC) ; 500MΩ (signaux @500VDC) - Rigidité diélectrique : 1500VAC/50Hz (60s, 1mA pour les circuits de puissance) - Variation de résistance dynamique : <10mΩ - Vitesse de fonctionnement : 0~100rpm - Environnement : -20℃~+80℃, <70% d'humidité - Protection : Indice IP65 ; Matériau structurel Q235A avec contacts en métal noble (or) pour une connectivité à faible perte - Caractéristique supplémentaire : Connecteur de verrouillage métallique étanche pour un meilleur étanchéité. Idéal pour les équipements industriels nécessitant une rotation sûre et stable dans des atmosphères explosives, ce collecteur tournant assure des performances ininterrompues même dans des conditions difficiles. • Applications typiques : 1. Industrie pétrolière, gazière et chimique Caractéristiques de risque : L'environnement contient souvent des gaz inflammables (par exemple, méthane, hydrogène), des liquides volatils (par exemple, essence, benzène) ou des poussières combustibles. L'électricité statique et les étincelles électriques peuvent facilement déclencher des explosions. Équipements typiques : - Équipements rotatifs dans les raffineries/usines chimiques : Tels que les agitateurs de réacteurs, les joints rotatifs pour pipelines, les arbres d'agitation pour réservoirs de stockage et les centrifugeuses. Les collecteurs tournants doivent transmettre la puissance du moteur (par exemple, 220VAC/380VAC), les signaux des capteurs (par exemple, surveillance de la température et de la pression) et les commandes de contrôle, tout en respectant les certifications antidéflagrantes (par exemple, Ex d IIB T4 Gb). - Plates-formes pétrolières et gazières offshore : Systèmes d'entraînement de tuyaux de forage rotatifs sur les plates-formes de forage offshore et connecteurs rotatifs pour pipelines de pétrole/gaz. Ceux-ci nécessitent une résistance aux embruns salins et à l'humidité, et le respect des normes antidéflagrantes pour l'environnement marin (par exemple, Ex d I M2). 2. Mines de charbon et industrie minière Caractéristiques de risque : Le gaz souterrain (principalement le méthane), la poussière de charbon et les mélanges d'air peuvent former des gaz explosifs. Les étincelles électriques générées lors du fonctionnement de l'équipement posent des dangers importants. Équipements typiques : - Machines rotatives souterraines dans les mines de charbon : Tels que les tambours de levage pour l'exploitation minière, les roues de ventilateurs et les joints rotatifs dans la section de coupe des mineurs de charbon. Les collecteurs tournants doivent transmettre des courants élevés (par exemple, la puissance du moteur), les signaux des encodeurs (pour le contrôle de la vitesse) et présenter des indices de protection élevés (IP65/IP67) pour résister à l'environnement humide et poussiéreux souterrain. - Équipements de concassage/criblage minier : Arbres rotatifs pour cribles vibrants et connexions électriques rotatives pour roulements de rotor de concasseur. Ceux-ci nécessitent une résistance aux impacts et à l'usure pour éviter les temps d'arrêt de l'équipement ou l'allumage de gaz par étincelle dû à des défaillances du collecteur tournant. • Description du nom du produit : (1) Type de produit : DH—collecteur tournant électrique (2) Méthode d'installation : K—trou traversant (3) Diamètre de l'alésage du produit à trou traversant 195 mm F—Antidéflagrant (4) Circuits totaux : 15 circuits (5) Le courant nominal ou il ne sera pas marqué s'il passe par un courant nominal différent pour les circuits. (6) Numéro d'identification : –XXX ; Afin de distinguer les différentes spécifications du même modèle de produit, le numéro d'identification est ajouté après le nom. Par exemple : DHK080-24 a deux ensembles de produits avec le même nom, la longueur du câble, le connecteur, la méthode d'installation, etc. sont différents, vous pouvez ajouter le numéro d'identification : DHK080-24-002 ; s'il y a plus de ce modèle à l'avenir, et ainsi de suite -003, -004, etc. - Spécifications techniques / Caractéristiques : - Indice de protection antidéflagrant : Ex d IIB T4 Gb - Diamètre intérieur : 195mm - Diamètre extérieur : 320mm - 2 groupes de signaux réseau 100Mbps - 15 canaux (5 puissance × 20A, 10 signal × 5A, 2 blindés pour réseau) - Tension : 0~440VAC/240VDC - Résistance d'isolation : 1000MΩ (puissance), 500MΩ (signal) - Rigidité diélectrique : 1500VAC/50Hz (puissance) - Variation de résistance dynamique : <10mΩ - Vitesse de fonctionnement : 0~100rpm - Environnement de fonctionnement : -20℃~+80℃, <70% d'humidité - Protection : IP65 - Matériau : Q235A avec contacts en or - Connecteur de verrouillage métallique étanche
