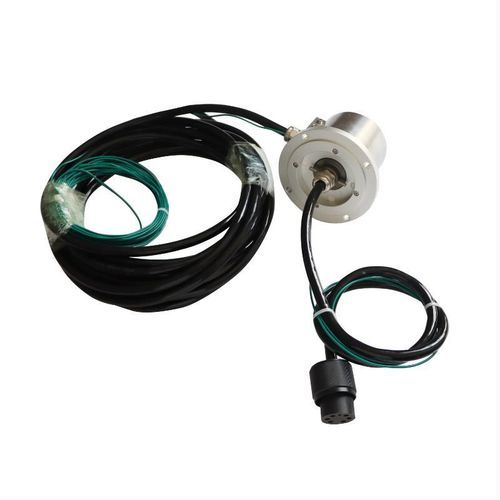

Collecteur tournant pour enrouleur de câble DHS090-6

marinen inoxalliage d'aluminium

Description courte
DHS090-6 Anneau collecteur étanche IP68, diamètre extérieur 90 mm, 6 circuits, câbles étanches et connecteurs IP68. Conçu pour tourets de câble marins et environnements sous-marins sévères, garantissant la transmission fiable d'énergie et de signaux en rotation continue.

Points clés

• Protection IP68 réelle — Étanchéité totale à la poussière et résistance à l'immersion, adapté aux tourets de câble marins, treuils offshore et équipements sous-marins.
• Câbles étanches et connecteurs imperméables — Équipé de câbles étanches et de connecteurs certifiés IP68 pour empêcher l'entrée d'eau à la sortie.
• Compact Ø 90 mm — Conception peu encombrante, facile à intégrer dans les tourets, tambours et machines rotatives.
• Configuration 6 circuits — Supporte la transmission combinée d'alimentation et de signaux, répondant aux besoins mixtes dans une seule unité.
• Résistant à la corrosion et durable — Boîtier en alliage d'aluminium ou acier inoxydable avec étanchéité marine, durée de vie jusqu'à 80 millions de révolutions, fonctionnement sans maintenance.
• Personnalisable — Nombre de circuits, intensité nominale, longueur de câble et type de connecteur disponibles pour des solutions sur mesure.

Spécifications de l'anneau collecteur conducteur
Modèle : DHS090-6
Nombre de circuits : 7 circuits au total : • 2 circuits @ 30A (alimentation) • 2 circuits @ 10A (alimentation) • 2 circuits (signal blindé)
Tension nominale : 24V ~ 220V AC/DC
Matériau de contact : Métal précieux
Spécification câble : Câbles fournis par le client (personnalisable)
Degré de protection : IP68 (étanche à la poussière et submersible)
Matériau du boîtier : Alliage d'aluminium
Vitesse de rotation : 0 ~ 100 tr/min
Résistance d'isolement : ≥ 500 MΩ @ 1000V DC (humidité normale)
Tenue diélectrique : ≥ 1000V @ 50Hz (entre circuits adjacents)
Température de fonctionnement : -20°C ~ +80°C
Humidité de fonctionnement : 60% HR ou plus

Principales caractéristiques et avantages

• Étanchéité IP68 optimisée : Conçu pour l'immersion et les conditions très humides, adapté aux tourets marins, caméras sous-marines et ROV.
• Transmission hybride puissance & signal : Combine des circuits d'alimentation forte intensité (30A) et des canaux de signal blindés sensibles dans un boîtier compact.
• Performance d'isolement exceptionnelle : Supporte des essais haute tension (≥1000V) et maintient une résistance d'isolement élevée (≥500 MΩ), évitant les court-circuits sur des systèmes 24V–220V.
• Boîtier aluminium résistant à la corrosion : Corps en alliage d'aluminium offrant rigidité et résistance à la corrosion pour les environnements salins ou chimiques agressifs.
• Faible frottement & longue durée de vie : Contacts en métal précieux minimisant l'usure en rotation continue (jusqu'à 100 tr/min), offrant un fonctionnement fiable et peu d'entretien.

Applications typiques

• Équipements marins : Tourets de câble, treuils et joints tournants sur navires.
• Robotique sous-marine : ROV, équipements de plongée et systèmes de renflouement.
• Offshore pétrole & gaz : Connecteurs rotatifs en conditions météorologiques difficiles et milieux humides.
• Industrie lourde : Traitement chimique humide et machines de chantier extérieures.

Options de personnalisation

• Longueur & type de câble : Spécifiez les longueurs de fils stator et rotor ; les câbles fournis par le client peuvent être intégrés.
• Mise à l'échelle tension & courant : Ajustez la configuration des circuits selon les besoins énergétiques.
• Types de connecteurs : Choix de connecteurs militaires ou standards industriels (ex. MIL-DTL-38999, BNC, etc.).
• Étanchéité spéciale : Options d'étanchéité renforcée pour immersion profonde ou applications haute pression.

Caractéristiques / Spécifications techniques

• Modèle : DHS090-6
• Diamètre extérieur : 90 mm
• Degré de protection : IP68 (étanche à la poussière et submersible)
• Répartition circuits / courant : 7 circuits indiqués dans les spécifications : 2 × 30A (alimentation), 2 × 10A (alimentation), 2 × signal blindé (remarque : le titre du produit fait référence à 6 circuits ; le tableau indique 7 au total)
• Tension nominale : 24V ~ 220V AC/DC
• Matériau de contact : Métal précieux
• Matériau du boîtier : Alliage d'aluminium
• Vitesse de rotation : 0–100 tr/min
• Résistance d'isolement : ≥ 500 MΩ @ 1000V DC (humidité normale)
• Tenue diélectrique : ≥ 1000V @ 50Hz (entre circuits adjacents)
• Température de fonctionnement : -20°C à +80°C
• Humidité de fonctionnement : 60% HR ou plus
• Spécification câble : Câbles fournis par le client (personnalisable)
