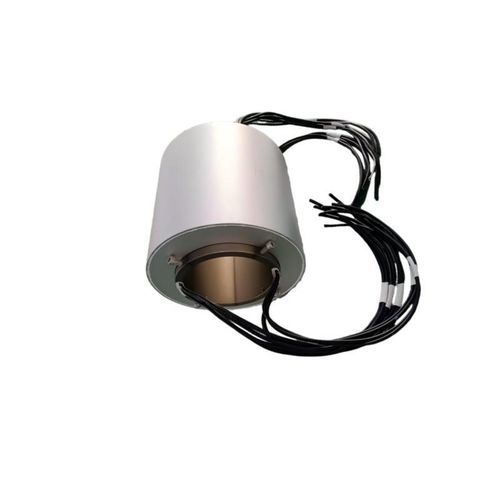

Collecteur tournant avec passage au centre DHK143-5-65Aavec alésagemarinpour l'industrie aéronautique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Construction
- avec passage au centre, avec alésage
- Applications
- marin, pour l'industrie aéronautique, médical, pour enrouleur de câble, pour applications industrielles
- Matériau
- alliage d'aluminium
- Autre caractéristique
- IP65, de grand diamètre, de courant fort, multivoie, étanche
- Tension
Max: 380 V
Min: 24 V
- Courant primaire
Max: 65 A
Min: 65 A
- Vitesse de rotation
Max: 100 rpm
(628 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Nombre de canaux
Max: 5 unit
Min: 5 unit
- Diamètre intérieur
Max: 143,1 mm
(5,63 in)Min: 143 mm
(5,63 in)- Diamètre extérieur
Max: 258 mm
(10,16 in)Min: 258 mm
(10,16 in)
Description
Description courte
Présentation du produit
Paramètres techniques complets
Modèle de base
Paramètres dimensionnels
Performance électrique
Câblage et longueur
Paramètres structurels et environnementaux
Avantages principaux du produit
Principaux cas d'application
Personnalisation et support technique
Caractéristiques techniques
- Bague collectrice DHK143-5-65A, alésage 143 mm, 5 circuits, 65 A par circuit, onglet anti-rotation en D, IP65, boîtier en alliage d'aluminium
Présentation du produit
- La bague collectrice DHK143-5-65A, développée par Jiujiang Ingiant Technology Co., Ltd., est conçue pour les environnements industriels exigeants. Elle utilise des contacts en métal précieux et un boîtier en alliage d'aluminium pour assurer une transmission d'énergie forte et fiable entre éléments rotatifs et fixes. Ses atouts : grand alésage, protection IP65, plage de température étendue et longue durée de vie, adaptée aux plates-formes rotatives à forte charge.
Paramètres techniques complets
Modèle de base
- DHK143-5-65A
Paramètres dimensionnels
- Diamètre intérieur : 143 mm (+0,1 mm tolérance)
- Diamètre extérieur : 258 mm
- Hauteur totale : 170 mm
Performance électrique
- Nombre de circuits : 5
- Courant nominal : 65 A par circuit
- Tension nominale : 380 V / 220 V / 24 V
- Résistance d'isolement : ≥500 MΩ (à 1000 V CC)
- Rigidité diélectrique : ≥1000 V (50 Hz, entre circuits)
Câblage et longueur
- Configuration des fils : 2 × 6 mm² conducteurs parallèles par circuit
- Longueur des fils : 1,5 m (stator) + 1,5 m (rotor)
Paramètres structurels et environnementaux
- Matériau des contacts : métal précieux
- Matériau du boîtier : alliage d'aluminium
- Indice de protection : IP65
- Vitesse de rotation nominale : 0–100 tr/min
- Température de fonctionnement : -20°C à +80°C
- Méthode de montage : fixation par 4 × boulons M8, équipé d'un onglet anti-rotation en D
Avantages principaux du produit
- Conception grand passage : alésage de 143 mm permettant le passage d'arbres, canalisations et câbles pour faciliter l'intégration.
- Bonne résistance aux environnements : indice IP65 garantissant étanchéité à la poussière et résistance aux jets d'eau pour des conditions industrielles sévères.
- Performance électrique stable : contacts en métal précieux réduisant le bruit électrique et la résistance de contact pour une transmission fiable et une durée de vie prolongée.
- Conception mécanique fiable : boîtier en alliage d'aluminium avec onglet anti-rotation en D et montage par boulons standard pour une installation sécurisée.
Principaux cas d'application
- Machines de chantier et équipements d'ingénierie : enrouleurs de câble, équipements d'enroulement
- Aérospatial & défense : systèmes radar rotatifs
- Medical : équipements médicaux rotatifs haute puissance
- Marine : machines de pont et équipements rotatifs offshore
- Autres secteurs industriels : plates-formes personnalisées de transmission d'énergie rotative haute intensité
Personnalisation et support technique
- Options de personnalisation : augmentation du nombre de circuits, intégration mixte puissance/signal, longueurs de câbles sur mesure, divers types de connecteurs ; support technique complet pour l'adaptation et la mise en service.
Caractéristiques techniques
- Modèle : DHK143-5-65A
- Diamètre intérieur : 143 mm (+0,1 mm)
- Diamètre extérieur : 258 mm
- Hauteur totale : 170 mm
- Circuits : 5
- Courant nominal par circuit : 65 A
- Tension nominale : 380 V / 220 V / 24 V
- Résistance d'isolement : ≥500 MΩ (1000 V CC)
- Rigidité diélectrique : ≥1000 V (50 Hz, entre circuits)
- Configuration des fils : 2 × 6 mm² par circuit
- Longueur des fils : 1,5 m stator + 1,5 m rotor
- Matériau des contacts : métal précieux
- Matériau du boîtier : alliage d'aluminium
- Indice de protection : IP65
- Vitesse de rotation nominale : 0–100 tr/min
- Température de fonctionnement : -20°C à +80°C
- Fixation : 4 × boulons M8 avec onglet anti-rotation en D
