Collecteur tournant électro-optique DHS110-52-5F-1S

hybride1 Gbpspour robots

Description courte

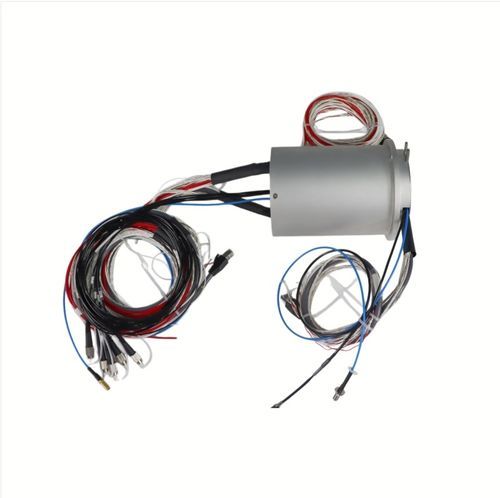

Modèle DHS110-52-5F-1S, Ø110 mm, bague collectrice hybride électro-optique RF intégrant 52 circuits électriques, une FORJ fibre optique 5 voies et un joint rotatif coaxial RF 1 voie dans un seul boîtier compact. Assure une rotation continue à 360° pour l'alimentation, les signaux, les données optiques haut débit et la transmission RF. Convient aux plateaux d'antenne radar, stations terrestres satcom, capteurs électro-optiques et plateformes robotiques rotatives. Configuration sur mesure disponible.

Détails du produit
Nom du produit : DHS110-52-5F-1S Bague collectrice électro-optiques RF hybride
Référence : DHS110-52-5F-1S
Diamètre extérieur : 110 mm (montage sur bride)
Circuits électriques : 52 — mélange d'alimentation (2A/5A/10A/15A) et de signaux de contrôle (CAN, RS485, Ethernet, etc.)
Voies fibre optique : FORJ 5 voies — supporte monomode (SM 9/125 µm) ou multimode (MM 50/125, 62.5/125 µm), longueurs d'onde 850/1310/1550 nm, connecteurs FC/SC/ST/LC en option
Canal RF : 1 joint rotatif coaxial RF — connecteurs N/SMA/TNC et bande de fréquence personnalisable
Vitesse nominale : 0–100/300 tr/min (plus élevé sur demande)
Température de fonctionnement : -40°C à +80°C
Indice de protection : IP54–IP65 (optionnel)
Matériau des contacts : contacts or-or en métal précieux, faible bruit électrique < 10 mΩ
Durée de vie : > 50 millions de révolutions (typique)

Principales caractéristiques

• Intégration trois-en-un — circuits électriques + FORJ fibre optique + joint rotatif coaxial RF sur un même arbre, réduit l'encombrement
• Transmission optique immunisée contre les EMI — supporte les débits Gigabit+, insensible aux interférences électromagnétiques
• Canal RF à faibles pertes — faible VSWR et faible perte d'insertion pour préserver l'intégrité des signaux haute fréquence
• Contacts or-or — résistance de contact stable et faible, adapté au contrôle de précision et aux réseaux industriels (EtherCAT/Profinet)
• Personnalisation complète — nombre de circuits, intensité, type de fibre, fréquence RF, longueur de câbles, type de connecteur, degré IP

Applications typiques

• Plateaux d'antenne radar et stations terrestres satcom
• Pods électro-optiques / infrarouges (EO/IR)
• Plateformes rotatives 360° pour UAV et robots
• Systèmes de portiques médicaux CT / IRM
• Mâts de surveillance et de contrôle offshore

Caractéristiques techniques

• Modèle : DHS110-52-5F-1S
• Diamètre extérieur : 110 mm (montage sur bride)
• Circuits électriques : 52 (mix alimentation/commande ; valeurs typiques 2A/5A/10A/15A)
• Fibre optique : FORJ 5 voies ; supporte SM 9/125 µm ou MM 50/125 / 62.5/125 µm ; longueurs d'onde 850/1310/1550 nm ; connecteurs FC/SC/ST/LC en option
• RF : 1 joint rotatif coaxial ; types de connecteur N / SMA / TNC ; bande de fréquence configurable
• Vitesse nominale : standard jusqu'à 100/300 tr/min (plus élevé sur demande)
• Plage de température fonctionnement : -40°C à +80°C
• Indice de protection : configurable IP54 à IP65
• Matériau & performance des contacts : contacts or-or en métal précieux, faible bruit électrique < 10 mΩ de résistance de contact
• Durée de vie : > 50 millions de révolutions (typique)
• Options de personnalisation : nombre de circuits, intensité, type de fibre, fréquence RF, longueur des câbles, type de connecteur, niveau IP
