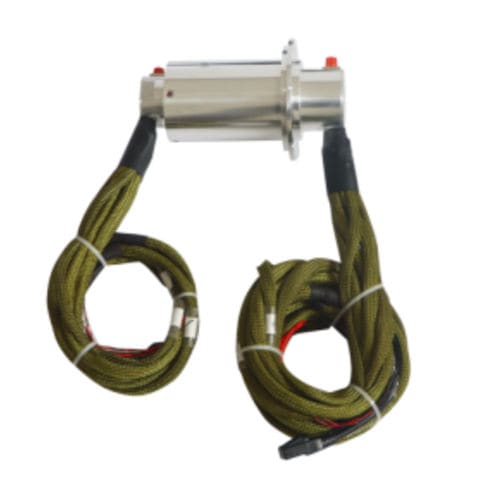

Joint rotatif pour fibre optique hybride DHS066-39-1F

pour la robotiquepour équipement médicalpour antenne radar

Description courte
Bague collectrice optoélectronique / joint rotatif optoélectronique. Modèle DHS066-39-1F transmet 1 fibre optique monomode et 39 canaux électriques, prenant en charge des configurations mixtes signal/puissance. Conçue pour une transmission optique et électrique fiable en rotation dans des environnements industriels.

Détails produit — Paramètres principaux (tableau représenté en lignes)
DHS066-39-1F
Nombre de circuits : 39
Température de fonctionnement : -40°C ~ +65°C
Courant nominal : personnalisable
Humidité de fonctionnement : ≤70%
Tension nominale : 0~240 VAC/VDC
Niveau de protection : IP54
Résistance d'isolement : ≥1000MΩ @500VDC
Matériau du boîtier : Alliage d'aluminium
Tenue diélectrique : 1500 VAC @50Hz, 60s, 2mA
Matériau des contacts électriques : Métal précieux
Variation de résistance dynamique : ≤10MΩ
Caractéristiques des fils : Fils flexibles torsadés étamés, isolation Teflon colorée
Vitesse de rotation : 0~600 rpm
Longueur des fils : 500mm + 20mm

Paramètres de la bague optique
Nombre de canaux : 1
Perte d'insertion typique (23°C) : ≤4 dB
Longueur d'onde de fonctionnement : 1270 ~ 1610 nm
Variation de perte d'insertion : ≤2 dB
Type de fibre : fibre monomode
Perte de retour : ≥40 dB
Type de connecteur : FC/PC
Finition pigtail : Ø2 blindé
Direction de transmission : bidirectionnelle
Débit : ≥10 Gbps

Caractéristiques produit

• Capacité de transmission de données élevée (≥10 Gbps)
• Adaptée aux liaisons longue distance et sensibles aux interférences (pas de EMI)
• Conception compacte et boîtier en aluminium pour installations exigeantes en encombrement
• Conçue pour environnements sévères avec protection IP54
• Longue durée de vie grâce aux contacts électriques en métal précieux

Applications typiques
Robots haut de gamme, systèmes de convoyage automatisés, tourelles rotatives de véhicules, systèmes de télécommande, antennes radar, capteurs optiques, plateaux vidéo haute vitesse, équipements médicaux, systèmes de vidéosurveillance, systèmes d'opérations sous‑marines, éclairage d'urgence et équipements d'exposition/affichage nécessitant une transmission optique et électrique fiable en rotation.

Nos avantages

• Avantages produit : conception modulaire rentable, haute fiabilité, protection IP, prise en charge de la vidéo HD et des hautes cadences, rotation continue 360°, intégration de joints tournants et Ethernet, options antidéflagrantes ou personnalisées.

• Avantages société : plateformes modulaires standardisées avec personnalisation complète sur demande ; support technique et après‑vente dédié ; fournisseur historique pour forces armées, instituts de recherche et clients industriels.

Spécifications techniques

• Modèle : DHS066-39-1F
• Diamètre extérieur : 66 mm
• Canaux optiques : 1 monomode (compatible monomode et multimode)
• Canaux électriques : 39 (supports 1A, 3A, 8A, 10A)
• Tension nominale : 0 ~ 240 VAC/VDC
• Courant nominal : personnalisable
• Température de fonctionnement : -40°C ~ +65°C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP54
• Matériau du boîtier : Alliage d'aluminium
• Matériau des contacts électriques : Métal précieux
• Résistance d'isolement : ≥1000 MΩ @500 VDC
• Tenue diélectrique : 1500 VAC @50Hz pendant 60s, 2 mA
• Variation de résistance dynamique : ≤10 MΩ
• Fils : fils flexibles torsadés étamés, isolation Teflon colorée (longueur 500 mm + 20 mm)
• Vitesse de rotation : 0 ~ 600 rpm
• Perte d'insertion optique typique : ≤4 dB (23°C)
• Longueur d'onde optique : 1270 ~ 1610 nm
• Perte de retour : ≥40 dB
• Type de connecteur : FC/PC
• Débit : ≥10 Gbps
