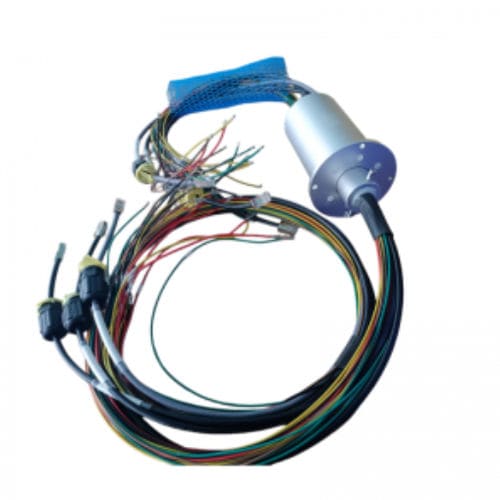

Collecteur tournant via Ethernet DHS078-43-006

Gigabit Ethernet1 Gbps100 Mbps

Aperçu du produit
Le DHS078-43-006 est une bague collectrice Ethernet optimisée PROFINET d'un diamètre extérieur de 78 mm, conçue pour intégrer alimentation industrielle, signaux de commande et transmission Ethernet haut débit dans des systèmes tournants. Elle propose 43 circuits dédiés à la communication PN et prend en charge Ethernet Fast (100 Mbps) et Gigabit (1000 Mbps) pour un échange de données fiable en automatisation.

Avantages clés pour les applications PROFINET

• Optimisé pour PN : Circuits blindés et dédiés pour PROFINET afin de limiter la perte de paquets et la latence dans les réseaux industriels.
• Prise en charge double Ethernet : Compatible 100 Mbps et 1000 Mbps PN Ethernet avec les automates (PLC) et interfaces opérateur (HMI) courants.
• Signal ultra-stable : Contacts or-or et résistance de contact dynamique <10 mΩ pour réduire les interférences et garantir l'intégrité du protocole.
• Robustesse industrielle : Indice de protection IP51 et boîtier en alliage d'aluminium pour résister à la poussière et aux vibrations en environnement d'usine.
• Intégration plug-and-play : Connecteurs RJ45 pré-câblés pour une connexion simplifiée à l'infrastructure PROFINET existante.

Applications typiques

• Robots industriels et manipulateurs communiquant en PROFINET
• Lignes de production rotatives automatisées avec communication PN
• Machines-outils CNC avec plateaux tournants
• Systèmes de convoyage intelligents et indexeurs rotatifs
• Caméras PTZ industrielles nécessitant la transmission de données PN

Caractéristiques / Spécifications techniques

• Dénomination modèle : DHS078-43-006
• Série : DHS078 series
• Diamètre extérieur (Ø) : 78 mm
• Nombre de circuits : 43 circuits optimisés pour la communication PN
• Support Ethernet : Fast Ethernet 100 Mbps et Gigabit Ethernet 1000 Mbps
• Protocole de communication : PROFINET (PN)
• Matériau des contacts : contacts or-or
• Résistance de contact dynamique : <10 mΩ (dynamique)
• Indice de protection : IP51
• Boîtier : alliage d'aluminium
• Connecteurs : connecteurs RJ45 pré-câblés
• Orientation de conception : stabilité industrielle, faible latence et intégration plug-and-play pour équipements d'automatisation tournants
