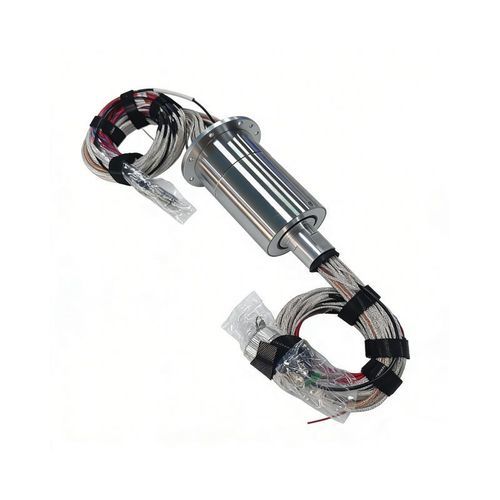

Collecteur tournant électro-optique DHS055-60-1F-004

de fibre optiquehybridepour l'industrie aéronautique

Description courte
La bague collectrice photoélectrique DHS055-60-1F-004 est un connecteur rotatif intégré qui transmet simultanément puissance, signaux électriques et signaux optiques entre éléments rotatifs et fixes. Ø ext. : 55 mm. Canaux : 60 électriques + 1 optique (monomode).

Points forts

• Conception intégrée pour transmission électrique et optique combinée
• Transmission simultanée :
  • Circuits de puissance : 8 canaux @ 10A/26V
  • Circuits de signal : 43 canaux (y compris signaux différentiels LVDS et vidéo analogique)
  • Canal optique : fibre monomode @ 1310/1550 nm
  • Réduit le besoin de connecteurs séparés et simplifie l'architecture système

Haute fiabilité

• Résistance d'isolement : ≥300 MΩ @ 500 VDC
• Rigidité diélectrique : 300 VAC @ 50 Hz, 5 s
• Variation de résistance de contact : ≤10 mΩ (dynamique)
• Température de fonctionnement : -45°C à +80°C
• Conçu pour résister aux vibrations, aux chocs et à l'humidité

Conception longue durée

• Durée de rotation : 5 000 000 de révolutions (garantie de conception)
• Matériau des contacts : contacts précieux or-or
• Couple de frottement : ≤0,3 N·m
• Conception à faible usure pour prolonger les intervalles de maintenance

Domaine d'application

• Applications militaires et aérospatiales :
  • Systèmes d'antennes radar
  • Tourelles de véhicules militaires
  • Systèmes de communication satellite
  • Véhicules aériens sans pilote (UAV)
  • Systèmes de guidage de missiles

Caractéristiques / spécifications techniques

• Modèle : DHS055-60-1F-004
• Nom commercial : Anneau collecteur photoélectrique
• Ø ext. : 55 mm
• Canaux électriques : 60
• Canaux optiques : 1 (fibre monomode @ 1310/1550 nm)
• Circuits de puissance : 8 canaux @ 10A/26V
• Circuits de signal : 43 canaux (y compris LVDS différentiel et vidéo analogique)
• Résistance d'isolement : ≥300 MΩ @ 500 VDC
• Rigidité diélectrique : 300 VAC @ 50 Hz, 5 s
• Variation de résistance de contact : ≤10 mΩ (dynamique)
• Température de fonctionnement : -45°C à +80°C
• Durée de rotation : 5 000 000 de révolutions
• Matériau des contacts : contacts précieux or-or
• Couple de frottement : ≤0,3 N·m
• Conçu pour environnements sévères : vibrations, chocs, humidité
