Collecteur tournant 1 Gbps DHS078-43-006

Gigabit Ethernetvia Ethernet100 Mbps

Description courte

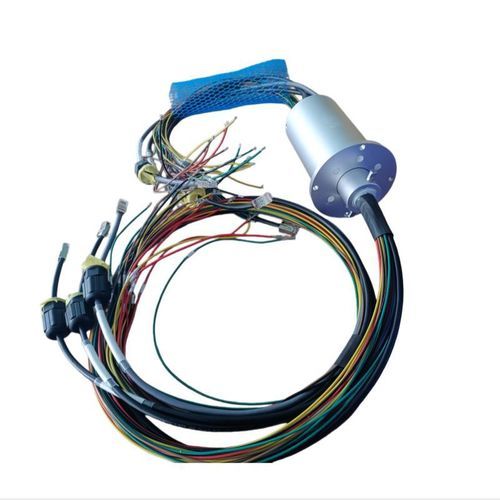

DHS078-43-006 bague collectrice Ethernet de communication PROFINET, Ø extérieur 78 mm

Spécifications principales (axées PN & Ethernet)

• Modèle : DHS078-43-006
• Diamètre extérieur : 78 mm
• Nombre total de circuits : 43
• Configuration PN et Ethernet :
• 5 voies × 2A (Fast Ethernet PN, 1 anneau blindé)
• 18 voies × 2A (Gigabit Ethernet PN, 2 anneaux blindés)
• Alimentation et contrôle : 20 voies × 10A (380VAC, pour alimentation commande industrielle)
• Performances électriques clés :
• Variation de résistance dynamique : <10 mΩ (critique pour la stabilité du signal PN)
• Résistance d'isolement : 1000 MΩ @1000 VDC (puissance) / 500 MΩ @500 VDC (signal)
• Tenue diélectrique : 1500 VAC (puissance) / 500 VAC (signal PN/Ethernet)
• Mécanique & Environnement : 0–300 tr/min, -20°C à +80°C, IP51, boîtier alliage d'aluminium, contacts Or-Or
• Connexion : tête RJ45 cristal pré-assemblée (connexion PN directe)

Présentation du produit
Le DHS078-43-006 est une bague collectrice Ethernet PROFINET (PN) de 78 mm de diamètre extérieure, conçue pour intégrer de manière fiable l'alimentation industrielle, les signaux de contrôle et la transmission Ethernet haut débit. Avec 43 circuits optimisés pour la communication PN, elle prend en charge Fast Ethernet (100 Mbps) et Gigabit Ethernet (1000 Mbps), adaptée aux systèmes rotatifs industriels nécessitant un échange de données PROFINET stable.

Avantages clés pour les applications PROFINET

• Optimisé pour PN : circuits blindés dédiés pour minimiser la perte de paquets et la latence dans les réseaux d'automatisation industrielle.
• Support Ethernet double : intègre Ethernet PN 100M et 1000M, compatible avec les automates (PLC) et HMI industriels courants.
• Signal ultra-stable : contacts Or-Or et variation de résistance <10 mΩ pour réduire les interférences, essentiel à la fiabilité du protocole PN.
• Robustesse industrielle : protection IP51 et boîtier en alliage d'aluminium pour résister à la poussière et aux vibrations en environnement d'usine.
• Intégration facile : connecteurs RJ45 pré-câblés pour une connexion simplifiée au réseau PROFINET existant.

Applications typiques

• Robots industriels et manipulateurs utilisant PROFINET
• Lignes de production rotatives automatisées (communication PN)
• Machines-outils CNC avec tables tournantes
• Systèmes de convoyage intelligents et indexeurs rotatifs
• Caméras PTZ industrielles avec transmission de données PN

Spécifications techniques

• Modèle : DHS078-43-006
• Diamètre extérieur : 78 mm
• Nombre total de circuits : 43
• Configuration Ethernet : 5×2A (Fast Ethernet, 1 anneau blindé) + 18×2A (Gigabit Ethernet, 2 anneaux blindés)
• Voies puissance/commande : 20×10A (380VAC)
• Prise en charge : 100 Mbps (Fast Ethernet) et 1000 Mbps (Gigabit Ethernet)
• Variation de résistance dynamique : <10 mΩ
• Résistance d'isolement : 1000 MΩ @1000 VDC (puissance) ; 500 MΩ @500 VDC (signal)
• Tenue diélectrique : 1500 VAC (puissance) ; 500 VAC (signal PN/Ethernet)
• Vitesse de fonctionnement : 0–300 tr/min
• Température de fonctionnement : -20°C à +80°C
• Indice de protection : IP51
• Matériau du boîtier : alliage d'aluminium
• Matériau des contacts : contacts Or-Or
• Interface de connexion : tête RJ45 cristal pré-assemblée pour connexion réseau PN
