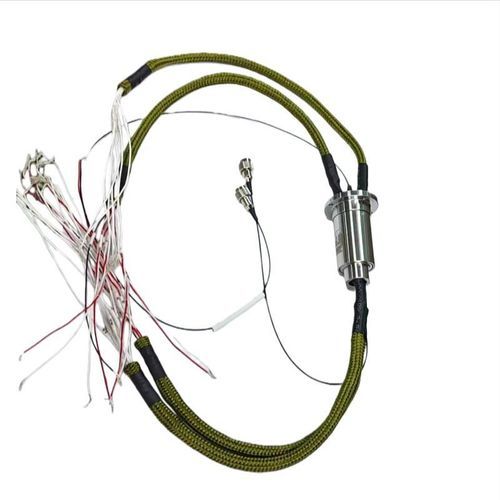

Joint rotatif pour fibre optique électro-optique DHS025-19-1F

en métalen inoxcompact

Aperçu du produit
Ce joint tournant électrique et à fibre optique intégré, modèle DHS025-19-1F, est une interface rotative haute performance conçue pour une transmission fiable de l'énergie, des signaux et des données optiques dans des applications de rotation continue à 360° exigeantes. Il combine 19 canaux électriques et 1 canal à fibre optique monomode dans un boîtier compact et durable en acier inoxydable.

Avantages principaux

• Conception intégrée : Combine des chemins électriques à haute intensité avec un canal optique à faible perte dans une unité compacte, simplifiant la conception du système.
• Haute fiabilité : Doté de contacts en métal précieux, d'une construction robuste en acier inoxydable et d'une longue durée de vie (≥3M révolutions) pour les applications critiques.
• Performance stable : Faible et constante perte d'insertion pour le canal optique, variation minimale de la résistance de contact et excellente isolation garantissent l'intégrité du signal.
• Conçu pour les environnements difficiles : Fonctionne de manière fiable sur une large plage de températures et est protégé contre la poussière et l'humidité légère (IP51).

Ce joint tournant est la solution optimale pour les systèmes rotatifs avancés où la performance, la durabilité et la fidélité des données ne peuvent être compromises.

Principaux paramètres techniques
Nombre de circuits : 19
Courant nominal :

• Puissance : 8 circuits à 3A + 1 circuit blindé ; 28VDC
• Signal : 9 circuits à 9A + 1 circuit blindé

Tension nominale : 0–28VDC
Résistance d'isolation : ≥500 MΩ @ 500VDC
Résistance de contact : ≤100 mΩ (hors fils)
Variation de la résistance de contact dynamique : ≤10 mΩ
Plage de vitesse de rotation : ≥120 tr/min
Durée de vie : ≥3,000,000 révolutions
Température de fonctionnement : -40°C à +60°C
Indice de protection : IP51
Couple de rotation : ≤20 mN·m (à température ambiante)
Matériau structurel : Acier inoxydable
Matériau de contact électrique : Métal précieux
Poids du produit : ≤220g (hors fils)
Spécification des fils de connexion : Se référer au schéma de câblage
Processus d'étanchéité pour les trous filetés et les sorties de fils : Moulage avec scellant

Paramètres techniques du joint tournant à fibre optique

• Nombre de canaux : 1
• Longueur d'onde de fonctionnement : 1270nm / 1330nm
• Type de fibre : Fibre Monomode
• Type de connecteur : FC/PC
• Perte d'insertion : <2dB
• Variation de la perte d'insertion : <±0.5dB
• Diamètre de l'emballage : Ø 0.9” (blindé)

Caractéristiques clés

• Joint rotatif électro-optique
• Conception compacte et intégrée pour les systèmes rotatifs avancés
• Adapté aux environnements difficiles et aux applications critiques

Spécifications techniques

• Modèle : DHS025-19-1F
• Nombre de circuits électriques : 19
• Nombre de canaux à fibre optique : 1 (Fibre Monomode)
• Température de fonctionnement : -40°C à +60°C
• Indice de protection : IP51
• Matériau : Boîtier en acier inoxydable, contacts en métal précieux
• Durée de vie : ≥3,000,000 révolutions
• Vitesse de rotation : ≥120 tr/min
• Poids : ≤220g (hors fils)
