Collecteur tournant hydraulique DHS165-6-1F-2S-2Y

de fibre optiquehybrideindustriel

Courte description

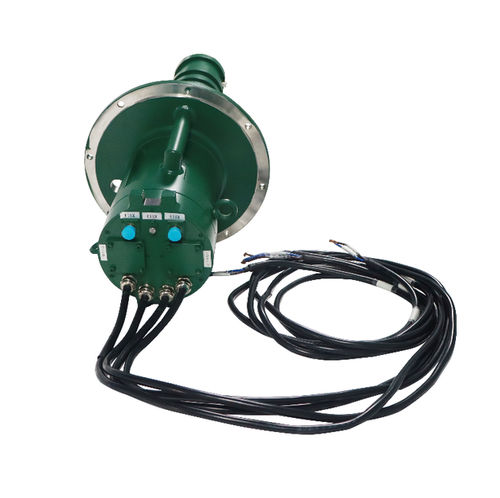

Anneau collecteur hybride DHS165-6-1F-2S-2Y assurant la transmission combinée d'alimentation/ signaux électriques, de fibre optique et de fluides (gaz/liquide). L'appareil intègre 6 circuits électriques, 1 voie fibre optique, 2 voies signal et 2 canaux liquides utilisant des transmissions pneumatiques/hydrauliques et optiques pour fournir plusieurs médias à une interface tournante. Conçu pour des systèmes industriels rotatifs nécessitant la transmission simultanée d'énergie électrique, de données optiques et de fluides.

Dessin produit
Les dessins et images du produit illustrent les dimensions et la configuration de l'anneau collecteur hybride DHS165-6-1F-2S-2Y. Se référer aux dessins sur la fiche produit pour les interfaces de montage et les tolérances dimensionnelles.

Nos atouts

• Conception modulaire avec options de personnalisation complète pour répondre aux exigences spécifiques d'application.
• Différentes séries Ingiant adaptées à de multiples usages industriels ; prise en charge de solutions sur mesure et d'intégration dans des systèmes existants.
• Spécifications fabricant : longue durée de fonctionnement (plus de 20 ans / >800 millions de révolutions), composants de qualité, interfaces électriques et fluides configurables.

Paramètres techniques (extrait du tableau produit)
Modèle : DHS165-6-1F-2S-2Y
Nombre de circuits : 6 circuits électriques
Température de fonctionnement : -40℃ ~ +65℃
Courant nominal : configurable / personnalisable
Humidité de fonctionnement : ≤70%
Tension nominale : 0 ~ 240 VAC/VDC
Niveau de protection : IP54
Résistance d'isolement : ≥1000 MΩ @ 500 VDC
Matériau du boîtier : alliage d'aluminium
Tenue d'isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
Matériau des contacts électriques : métal précieux
Variation de résistance dynamique : < 10 MΩ
Spécification des fils : fils flexibles multibrins étamés, isolation Teflon colorée
Vitesse de rotation : 0 ~ 600 rpm
Longueur des fils : 500 mm + 20 mm

Caractéristiques / spécifications techniques

• Modèle : DHS165-6-1F-2S-2Y
• 6 voies électriques
• 1 voie fibre optique
• 2 voies signal
• 2 canaux liquides (transmission pneumatique/hydraulique prise en charge)
• Plage de température : -40℃ à +65℃
• Tension nominale : 0–240 VAC/VDC
• Courant nominal : configurable / personnalisable
• Protection : IP54
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Tenue d'isolement : 1500 VAC @ 50 Hz pendant 60 s (2 mA)
• Contacts électriques : métal précieux
• Variation de résistance dynamique : < 10 MΩ
• Fils : isolation Teflon colorée, multibrins étamés, longueur 500 mm + 20 mm
• Boîtier : alliage d'aluminium
• Vitesse de rotation maximale : jusqu'à 600 rpm
