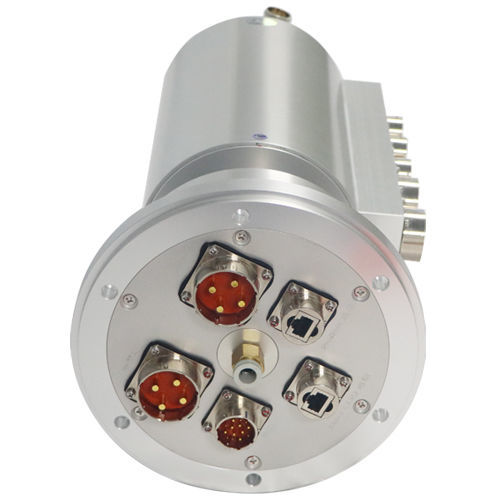

Collecteur tournant électrique DHS150-34-1Q

hybridegazpour la robotique

Description courte
Collecteur tournant gaz-Électrique. Collecteur tournant hybride gaz-Électrique personnalisé pour la transmission simultanée de fluide gaz et de signaux/puissance électriques.

Présentation du produit
Collecteur tournant gaz-électrique DHS150-34-1Q, diamètre extérieur 150 mm. Nombre total de circuits électriques : 34 (10 anneaux de communication + 24 anneaux de puissance). Courant maximal exemple : 45 A ; courant et tension nominales personnalisables. Toutes les interfaces électriques utilisent des connecteurs aviation. Le produit intègre un collecteur gaz externe avec orifice de passage ∅8 et diamètre extérieur du tuyau d'air ∅10 ; pression de service maximale 0,8 MPa. Un codeur incrémental est installé à une extrémité pour mesurer la position angulaire et la vitesse de rotation ; le codeur est amovible pour maintenance ou remplacement.

Caractéristiques

• Rotation continue 360° avec transmission simultanée de gaz, puissance et signaux.
• Prend en charge 1/2/3/4/5/6/8/10/12/16/24 canaux gaz ; standards de raccordement G1/8" et G3/8" ; dimension de tuyau personnalisable.
• Prend en charge 1–128 circuits électriques (puissance ou signal) ; matériau de contact : métal précieux avec plaquage or dur pour faible couple et transmission stable.
• Peut transmettre air comprimé, vide, huile hydraulique, eau, eau chaude, liquide de refroidissement, vapeur et autres médias ; variantes haute vitesse et haute pression disponibles sur demande.
• Option codeur pour retour de vitesse et position ; amovible pour maintenance.

Applications typiques

• Systèmes d'automatisation : robots, lignes de production automatisées, machines-outils.
• Équipements médicaux : instruments de précision et dispositifs électrochirurgicaux.
• Offshore et maritime : dragueurs, grandes grues.
• Aérospatiale : plateformes de suivi solaire, bancs d'essai moteur et équipements associés.

Notre avantage

• Plus de 20 ans d'expérience industrielle avec services OEM/ODM et plusieurs brevets techniques.
• Essais en interne, haute précision de rotation, faible bruit électrique et longue durée de vie ; contacts électriques plaqués métal précieux.
• Garantie 12 mois (hors dommages accidentels) avec réparation ou remplacement gratuit en cas de défaut qualité ; support technique et formation disponibles.

Dessins d'encombrement standard
Dessin d'encombrement et de cotation disponible dans la documentation produit.

Caractéristiques techniques

• Modèle : DHS150-34-1Q
• Diamètre extérieur : 150 mm
• Nombre de circuits : 34
• Répartition électrique : 10 anneaux de communication + 24 anneaux de puissance
• Courant maximal (exemple) : 45 A (courant nominal personnalisable)
• Tension nominale : 0~240 VAC/VDC
• Température de fonctionnement : -40°C à +65°C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP65
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Matériau des contacts électriques : métal précieux
• Variation dynamique de la résistance de contact : ≤10 mΩ
• Conducteurs : fils flexibles étamés, isolation Téflon colorée
• Longueur des fils : 500 mm + 20 mm
• Vitesse de rotation : 0 ~ 600 rpm
• Collecteur gaz externe : orifice ∅8 ; diamètre externe tuyau d'air ∅10 ; pression maximale 0,8 MPa
• Codeur : codeur incrémental à une extrémité pour détection position et vitesse ; amovible pour remplacement
