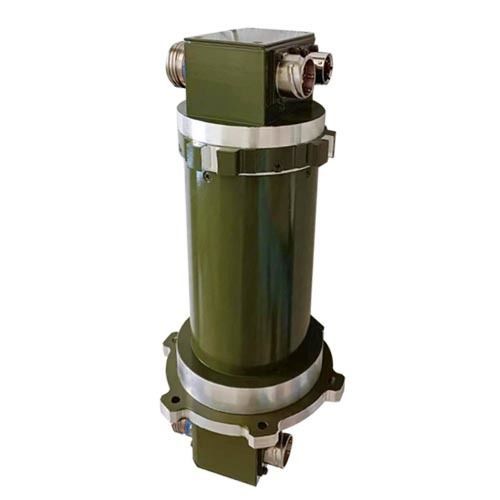

Collecteur tournant de fibre optique DHS090-50-1F

électro-optiquepour robotsmarin

Courte description
Anneau collecteur optoélectronique avec prises aviation, conçu pour la transmission rotative optique et électrique sur plateformes aéronautiques, navales et terrestres de défense. Connecteurs de type aviation sur le rotor et le stator. Diamètre extérieur 90 mm. Compatible avec fibres monomodes et multimodes, facilite le remplacement sur site sans soudure des fibres et améliore la fiabilité du système.

Caractéristiques

• Connecteurs aviation sur rotor et stator pour un accouplement et un remplacement rapides.
• Transmission optoélectronique monopiste combinant fibre optique et circuits électriques.
• Conception remplaçable sur site pour simplifier maintenance et installation.
• Degrés de protection disponibles IP51 à IP68 (standard IP54).
• Balais multi-point en métal précieux pour un contact électrique fiable et à faible friction en environnement exigeant.

Applications typiques
Tables tournantes radar embarquées, systèmes d’alerte lointaine aéroportés, tourelles de véhicules blindés militaires, tables tournantes radar navales, propulseurs électriques navals, systèmes de lancement de missiles, robots militaires et autres systèmes de défense et aérospatiaux nécessitant des interfaces rotatives optiques/électriques.

Paramètres principaux

• Modèle : DHS090-50-1F
• Nombre de voies électriques : 50
• Température de fonctionnement : -40°C à +65°C
• Courant nominal : personnalisable
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0–240 VAC/VDC
• Degré de protection : standard IP54 (IP51–IP68 en option)
• Résistance d’isolement : ≥1000 MΩ @ 500 VDC
• Matériau du boîtier : alliage d’aluminium
• Vitesse de rotation : 0–600 tr/min

Nos avantages

• Avantages produit : conception modulaire économique, options de protection IP adaptées aux environnements sévères, contacts en métal précieux à faible maintenance, possibilités d’intégration de canaux haute fréquence, transmission vidéo HD et rotation continue 360°.
• Avantages société : portefeuille de brevets étendu et équipes R&D et de production expérimentées pour assurer la qualité et la personnalisation.
• Après-vente et garantie : garantie de 12 mois pour les défauts de fabrication (à partir de la date de vente, hors dommages d’origine humaine) ; maintenance ou remplacement proposés pour les problèmes couverts.

Spécifications techniques

• Modèle : DHS090-50-1F
• Diamètre extérieur : 90 mm
• Type de voie : optoélectronique monopiste (supporte fibre monomode et multimode)
• Circuits électriques : 50
• Tension nominale : 0–240 VAC/VDC
• Courant nominal : personnalisable
• Degré de protection : standard IP54, IP51–IP68 en option
• Température de fonctionnement : -40°C à +65°C
• Humidité de fonctionnement : jusqu’à 70%
• Matériau du boîtier : alliage d’aluminium
• Contact électrique : balai en cluster multi-point en métal précieux
• Résistance d’isolement : ≥1000 MΩ @ 500 VDC
• Tenue d’isolement : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variation de résistance dynamique : ≤10 MΩ
• Vitesse de rotation : 0–600 tr/min
• Fils de liaison : fils souples multibrins étamés, isolés Teflon colorés, longueur 500 mm + 20 mm
• Applications typiques : défense, radar, systèmes aéroportés et embarqués, robotique militaire et tourelles de véhicules blindés
• Garantie : 12 mois (qualité du produit, non-dommage humain)
