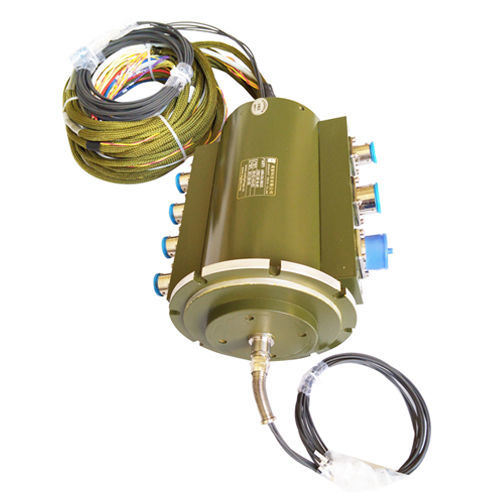

Joint rotatif pour fibre optique pour applications marines DHS110F-38-4F

pour éoliennesous-marinpour drone

Description courte
Le DHS110F-38-4F est un collecteur tournant photoélectrique hybride intégrant un joint tournant fibre 4 canaux et un collecteur électrique 38 circuits dans un boîtier inox de 110 mm. Conçu pour la transmission sans contact en environnements difficiles, il prend en charge la fibre monomode et multimode et résiste à l'humidité, aux variations de température et aux interférences magnétiques.

Caractéristiques

• Transmission de données optique et électrique à grande capacité et haut débit
• Prise en charge de transmissions longue distance en fibre monomode et multimode
• Les canaux optiques éliminent les interférences électromagnétiques
• Conception compacte de 110 mm, faible poids
• Construction étanche et antipoussière adaptée aux environnements sévères
• Transmission optique sans contact pour une durée de vie prolongée
• Boîtier inox anticorrosion pour une protection renforcée

Applications typiques
Antennes rotatives, systèmes radar, UAV, instruments spatiaux, éoliennes, véhicules téléopérés (ROV), systèmes de communication sous-marins et autres plates-formes rotatives nécessitant alimentation et transfert de données haute vitesse.

Notre avantage

• Produit : Conception hybride optique/électrique offrant un rapport coût/performances intéressant, protections IP, variantes antidéflagrantes disponibles, intégration de canaux haute fréquence et Ethernet, prise en charge de la transmission vidéo HD et rotation continue à 360°, configurations personnalisables.
• Fabricant : Producteur expérimenté de collecteurs conducteurs de précision, détenteur de plusieurs brevets avec une équipe R&D et production dédiée pour des solutions personnalisées et fiables.

Caractéristiques techniques

• Modèle : DHS110F-38-4F
• Nombre de circuits : 38
• Canaux fibre : 4 (joint tournant optique 4 canaux intégré)
• Diamètre extérieur : 110 mm
• Matériau du boîtier : Acier inoxydable (anticorrosion)
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : Personnalisable
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Niveau de protection : IP65 (voir tableau) ; IP68 mentionné dans le résumé produit en alternative
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Matériau des contacts électriques : Métal précieux
• Variation de la résistance dynamique : ≤10 MΩ
• Spécification des conducteurs : Fil flexible étamé multibrins isolé Teflon coloré
• Vitesse de rotation : 0 ~ 600 tr/min
• Longueur des fils : 500 mm + 20 mm
