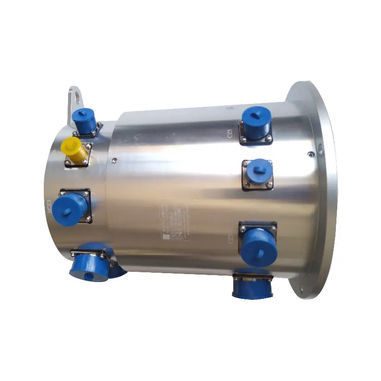

Collecteur tournant de fibre optique DHS200-47

via EthernetUSBhybride

Description courte
Série de bagues collectrices à connecteurs aviation DHS200-47

Aperçu
Le DHS200-47 est une bague collectrice équipée de connecteurs aviation sur le rotor et le stator, ce qui facilite le chargement, le déchargement, le remplacement et l'installation, élimine le besoin de souder les fils et améliore la stabilité et la fiabilité.

Principales caractéristiques

• Rotor et stator équipés de connecteurs aviation pour une connexion rapide
• Facile à entretenir et à remplacer
• IP51, IP54 (standard), IP65, IP68 en option
• Utilise des balais en agglomérat de métaux précieux à contact multipoint pour assurer un contact fiable avec une friction très faible
• Adaptée aux applications exigeantes de transmission de signaux et d'alimentation en rotation

Applications typiques
Centres d'usinage industriels; tables tournantes; tourelles d'équipements lourds; enrouleurs de câble; équipements d'emballage; embrayages magnétiques; équipements de contrôle des procédés; capteurs/encodeurs rotatifs; éclairage d'urgence; articulations robotiques; plateaux d'exposition/présentation; dispositifs médicaux rotatifs; portes tournantes.

Notre avantage

• Avantage de l'entreprise : Ingiant dispose de plus de 8000 m² d'espace R&D et production avec une équipe professionnelle de conception et de fabrication (150+ collaborateurs); équipements complets d'usinage mécanique incluant centres CNC; normes strictes d'inspection et d'essai conformes à la norme militaire nationale GJB et au système de gestion de la qualité; plusieurs brevets techniques (modèles d'utilité et brevets d'invention)
• Avantage produit : Capacité de transmettre et de combiner plusieurs types de signaux (Ethernet, fibre optique, radiofréquence, gaz et électricité, USB, etc.); contacts en or pour réduire la friction et prolonger la durée de vie; matériaux d'étanchéité importés pour une conductivité fiable, une anti-interférence et aucune fuite; options de boîtier : acier inoxydable ou alliage d'aluminium pour résistance à la corrosion et aux brouillards salins
• Personnalisation : Fourniture possible à partir d'unités individuelles; formes et types spéciaux réalisables sur demande; versions miniatures encapsulées largement utilisées au niveau mondial

Dessin d'ensemble standard
Dessin d'ensemble standard et images du produit disponibles pour référence de configuration et de montage.

Caractéristiques / spécifications techniques

• Modèle : DHS200-47
• Nombre de circuits : 47
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : personnalisable
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Niveau de protection : IP54 (options IP51, IP65, IP68)
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Matériau du boîtier : Alliage d'aluminium
• Tenue diélectrique : 1500 VAC @ 50Hz, 60s, 2mA
• Matériau de contact électrique : Métal précieux
• Variation de résistance dynamique : ≤10 MΩ
• Spécification des fils : Fil flexible multibrins étamé, isolation Téflon colorée
• Vitesse de rotation : 0 ~ 600 rpm
• Longueur des fils : 500 mm + 20 mm
