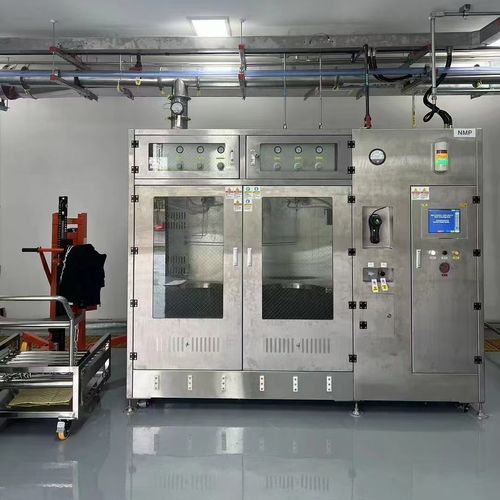

Station de dosage JW series

Aperçu
Shenzhen Jewellok Technology Co., Ltd. propose des solutions automatisées de manipulation de produits chimiques ultra-purs, comprenant le Module d'alimentation chimique (CDM) et le Système de distribution chimique (CDS). Le CDS automatise le transfert en vrac du stockage vers l'installation en utilisant des canalisations 316L électropolies ; le CDM réalise le mélange à point d'utilisation, la dilution et le dosage précis. Les deux systèmes intègrent la détection automatique de fuite et la surveillance de niveau sans contact pour garantir sécurité et pureté des process.

Données techniques

• Modèles : JW-200L-CDM, JW-1000L-CDM
• Armoire gaz spéciale (exemples double fût) : W2200×D1500×H2000 / W2990×D2100×H2000
• Alimentation armoire de contrôle : 220VAC, 50Hz, 0,5–3 kW avec protection contre les fuites
• Soufflage/purging : Azote (PN2), SS316 1/2" SWG
• Eau ultrapure : UPW, raccord JIS 16A
• Air comprimé sec : CDA, SS316 1/2" SWG
• Sortie déchets : drains PP DN20 ou PP DN25 par emboîtement

Équipements standard et fonctionnalités

• Coque extérieure en PP avec fenêtre d'observation en PVC transparent
• Conduites et vannes internes revêtues en PFA pour surfaces humides
• Purge à l'azote pour inertage et prévention des bulles
• Prise d'échantillon pour contrôle process et assurance qualité
• Alimentation automatique des acides et commutation automatique fût gauche/droite
• Configuration de pompes : deux en service + une en secours avec commutation automatique par niveau
• Écran tactile affichant l'état des vannes et l'alimentation en liquide des tuyauteries
• Coupure automatique, avertissement précoce et alarmes pour composants système
• Routines d'auto-contrôle et confirmations de sécurité multiples
• Architecture système simple avec IHM multilingue et multiples entrées de signal
• Accessoires optionnels : lecteur de codes, filtre haute efficacité, capteur de porte

Applications

• Fabrication de semi-conducteurs
• Production photovoltaïque et de cellules solaires
• Production d'écrans plats / LCD
• Fabrication de fibres optiques
• Autres industries de procédés chimiques de précision

Produits chimiques spécialisés traités

• HF — Acide fluorhydrique
• HCl — Acide chlorhydrique
• H2O2 — Peroxyde d'hydrogène
• KOH — Hydroxyde de potassium
• HNO3 — Acide nitrique
• NH4OH — Hydroxyde d'ammonium
• H2SO4 — Acide sulfurique

Fonctions

• Filtration
• Prélèvement d'échantillons
• Circulation
• Distribution (alimentation au point d'utilisation et transfert)

Spécifications techniques

• Modèles : JW-200L-CDM, JW-1000L-CDM
• Dimensions d'armoire (exemples double fût) : W2200×D1500×H2000 et W2990×D2100×H2000
• Puissance armoire de contrôle : 220VAC, 50Hz, 0,5–3 kW avec protection contre les fuites
• Gaz de purge : Azote (PN2) via SS316 1/2" SWG
• Raccord UPW : JIS 16A
• Air comprimé sec : CDA via SS316 1/2" SWG
• Sorties déchets : prises PP DN20 ou DN25
• Matériaux en contact avec le fluide : acier inoxydable 316L électropoli ou fluoropolymères haut de gamme (PFA)
• Pompage : pompes à pression d'azote ou à transmission magnétique pour une distribution sans bulles
• Automatisation : PLC, IHM tactile, changement automatique de fût
• Sécurité : détection de fuite en temps réel, alarmes, coupure automatique, interface pour suppression d'incendie
• Accessoires optionnels : filtres haute efficacité, capteurs de porte, lecteur de codes
