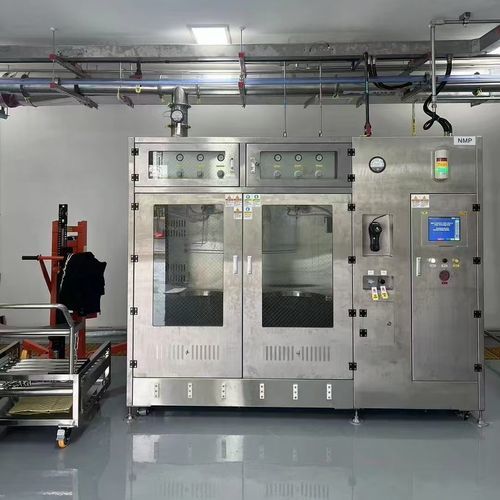

Station de dosage

Présentation
Le système de distribution de produits chimiques (CDS) 316L électropoli est conçu pour une manutention des liquides sans contamination dans la fabrication de batteries VE. Les tuyauteries internes en 316L électropolies avec finition 5Ra réduisent l'accumulation de particules et la lixiviation d'ions. Le système intègre une automatisation PLC, un écran HMI, la purge à l'azote pour solvants organiques volatils, une seconde enceinte avec détection automatique de fuite et une supervision pour maintenir l'environnement zéro-contamination requis pour le remplissage d'électrolyte et le dosage chimique.

Données techniques

• Modèle : JW-200L-CDM, JW-1000L-CDM
• Dimensions armoire gaz spéciale : L2200 × P1500 × H2000 (double fûts) ; L2990 × P2100 × H2000 (double fûts)
• Alimentation armoire de contrôle : 220 VAC, 50 Hz, 0,5–3 kW, avec protection contre les fuites
• Purge : PN2, SS316 1/2" SWG
• Eau ultrapure : UPW, raccordement JIS 16A
• Air comprimé : CDA, SS316 1/2" SWG
• Sortie déchets : Drain, emboîture fusion PP DN20 / Drain, emboîture fusion PP DN25
• Équipement standard : coque PP avec fenêtre d'observation PVC transparente, tuyauterie et vannes internes PFA, purge à l'azote, échantillonnage, alimentation automatique d'acide, commutation automatique fût gauche/droit, pompe à double usage avec secours, commutation automatique selon niveau, affichage d'état sur écran tactile, coupure automatique, avertissements et alarmes, autocontrôles, interface multilingue, entrées signaux multiples, lecteur de codes, filtre haute efficacité et capteur de porte en option

Produits chimiques spécialisés traités

• HF - Acide fluorhydrique
• HCl - Acide chlorhydrique
• H2O2 - Peroxyde d'hydrogène
• KOH - Hydroxyde de potassium
• HNO3 - Acide nitrique
• NH4OH - Hydroxyde d'ammonium
• H2SO4 - Acide sulfurique

Applications

• Semi-conducteur
• Photovoltaïque
• Énergie solaire
• Écrans à cristaux liquides
• Fibre optique
• Autres secteurs de production nécessitant une manipulation chimique ultra-propre

Fonctions du CDM et du CDS

• Filtration des produits chimiques
• Prélèvement d'échantillons chimiques
• Circulation des produits chimiques
• Distribution/transfert des produits chimiques

Caractéristiques / spécifications techniques

• Construction : tuyauterie interne en acier inoxydable 316L électropoli (finitions 5Ra) pour éviter l'enfermement de particules et la lixiviation d'ions
• Automatisation : système piloté par PLC, écran tactile HMI, gestion de recettes pour mélange et dilution CDM
• Sécurité : purge à l'azote pour solvants organiques, détection automatique de fuite, confinement secondaire, coupure de sécurité automatique et alarmes
• Surveillance : capteurs de niveau sans contact et affichage d'état des vannes et des canalisations
• Raccordements : UPW JIS 16A ; SS316 1/2" SWG pour purge et air comprimé
• Alimentation : armoire de contrôle 220 VAC, 50 Hz, 0,5–3 kW avec protection contre les fuites
• Options : filtre haute efficacité, capteur de porte, lecteur de codes et support d'entrées multi-signaux
