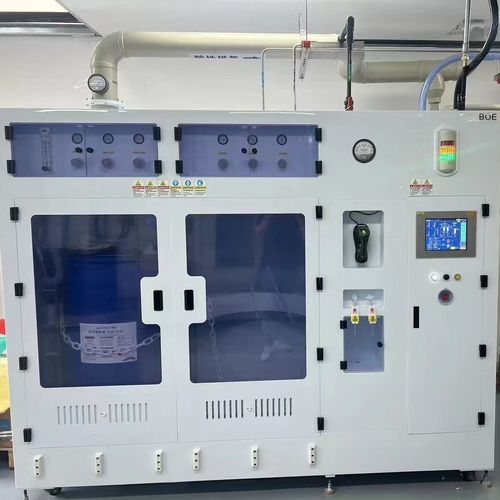

Station de dosage JW-300-LDS

Système de distribution chimique sur mesure (CDS) pour la distribution d'etchants dangereux et de solvants organiques volatils
Lors de la manutention d'etchants dangereux et de solvants organiques volatils, la sécurité et la compatibilité des matériaux sont les bases impératives de l'ingénierie des installations. Un système de distribution chimique sur mesure (CDS) est conçu pour gérer ces fluides à haut risque, en assurant leur transfert du stockage en vrac jusqu'aux outils de production sans compromettre la sécurité du personnel ni l'intégrité environnementale.

Matériaux & contrôle de contamination
Pour des acides agressifs tels que l'acide fluorhydrique (HF), l'ingénierie sur mesure utilise fréquemment des canalisations gainées PFA ou de l'acier inoxydable 316L électropolishé pour éviter la corrosion et la lixiviation d'ions métalliques. Les systèmes sont dimensionnés pour des exigences d'ultra-haute pureté (parts-per-trillion) en utilisant du 316L électropolishé avec une finition de surface 5Ra afin de minimiser le dégagement de particules et garantir l'inertie chimique sur l'ensemble des trajectoires fluides.

Sécurité, automatisation & confinement
L'intelligence du Jewellok CDS sur mesure réside dans son architecture de sécurité automatisée. Chaque système comprend un confinement secondaire (tuyau-dans-un-tuyau ou armoire-dans-une-armoire) associé à une détection de fuite haute sensibilité. Piloté par un automate programmable central (PLC), le système peut déclencher l'arrêt automatique immédiat des vannes pneumatiques en cas de fuite ou d'anomalie de pression. Des mesures supplémentaires comprennent l'azotation (azote d'inertage) pour les solvants volatils, la détection de fuite automatisée, des options d'armoire antidéflagrante et des verrous multi-niveaux pour protéger le personnel et le rendement produit.

Données techniques

• Modèle — JW-300-LDS
• Taille armoire gaz spéciale — W1900*D800*H2100
• Alimentation armoire de contrôle — Alimentation contrôle : 220VAC, 50Hz, 500W ; Chauffage : 220VAC, 50Hz, 1-6KW
• Purging — PN2, 1/4" MVCJ
• Maintien haute pression — GN2 1/4" MVCJ
• Vide — 1/2" MVCJ
• Evacuation VENT — CDA driver, 1/4" SWG
• Source d'air pneumatique — OD 150MM, silane 810 m3/hr ; autres 204 m3/hr
• Ventilation armoire — OD 150MM, silane 810 m3/hr ; autres 204 m3/hr
• Equipement standard — commutation automatique, purge automatique, conception d'armoire antidéflagrante, alarme de fuite, coupure à distance, alarme de sous-pression
• Interface opérateur — Écran tactile couleur 10"

Optionnel

• Détecteur UV/IR de flamme
• Chauffage des bouteilles
• Chauffage de panneau
• Module de communication Ethernet
• Pèse-personne / balance
• Vanne d'arrêt pour débit excessif
• Détecteur de fumée

Applications

• Semi-conducteur
• Photovoltaïque
• Énergie solaire
• Panneau à cristaux liquides
• Fibre optique
• Autres secteurs de production

Produits chimiques traités

• HF - Acide fluorhydrique
• HCL - Acide chlorhydrique
• H2O2 - Peroxyde d'hydrogène
• KOH - Hydroxyde de potassium
• HNO3 - Acide nitrique
• NH4OH - Hydroxyde d'ammonium
• H2SO4 - Acide sulfurique

Fonctions

• Filtration des produits chimiques liquides
• Prélèvement d'échantillons de produits chimiques liquides
• Circulation des produits chimiques liquides
• Distribution des produits chimiques liquides

Détails produit supplémentaires
Les produits incluent des modules de distribution chimique (CDM) pour le mélange et la dilution au point d'utilisation et des solutions CDS en vrac pour la distribution à grande échelle. Les systèmes intègrent des vannes à diaphragme UHP avec joints métal sur métal et une automatisation PLC pour une gestion précise des recettes et la maintenance prédictive, visant à réduire les temps d'arrêt et atteindre >99.9% de disponibilité.

Caractéristiques / spécifications techniques

• Modèle : JW-300-LDS
• Taille armoire gaz : W1900*D800*H2100
• Alimentation de contrôle : 220VAC, 50Hz, 500W ; chauffage : 220VAC, 50Hz, 1-6KW
• Purging : PN2, 1/4" MVCJ
• Maintien haute pression : GN2 1/4" MVCJ
• Vide : 1/2" MVCJ
• VENT drain : CDA driver, 1/4" SWG
• Source d'air pneumatique & ventilation : OD 150MM, silane 810 m3/hr ; autres 204 m3/hr
• Interface opérateur : Écran tactile couleur 10"
• Equipement standard : commutation automatique, purge automatique, conception d'armoire antidéflagrante, alarme de fuite, coupure à distance, alarme de sous-pression
• Options : détecteurs de flamme, options de chauffage, module Ethernet, balance, vanne d'arrêt pour débit excessif, détecteur de fumée
• Matériaux & finition : acier inoxydable 316L électropolishé, finition 5Ra pour pureté UHP
