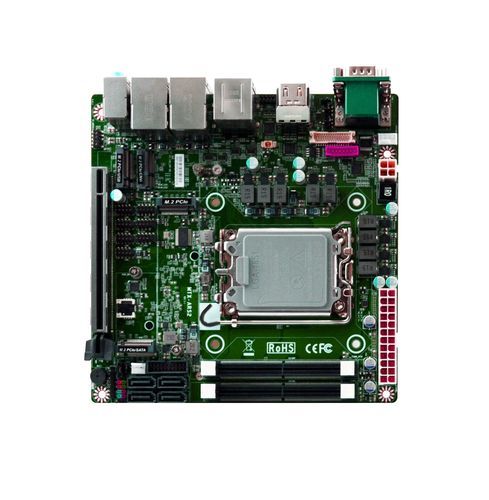

Carte mère mini-ITX MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Présentation

• Carte mère Mini-ITX avec Intel® Arrow Lake-S

Fonctionnalités

• Prise en charge des processeurs Intel® Socket LGA1851 (Arrow Lake-S) avec chipset Intel® W880
• Mémoire : 2 x DDR5 CSO-DIMM, jusqu'à 128 Go, ECC pris en charge
• Réseau double : 2 x 2.5GbE pour une connectivité performante
• Support 4 écrans : 2 x HDMI®, 1 x DisplayPort, 1 x LVDS/eDP
• Stockage et extension riches : 4 x SATA III, plusieurs emplacements M.2 (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• Connectivité I/O complète : USB 3.2 Gen2, USB 2.0, COM (RS-232/422/485), headers internes
• Alimentation ATX prise en charge
• Sécurité : TPM 2.0 embarqué en option selon la version

Système
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
MEMOIRE: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, jusqu'à 128 Go, ECC pris en charge
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 niveaux
SECURITE: TPM2.0 (Optionnel)
DIMENSIONS (L x P): 170.0 x 170.0 mm (6.7" x 6.7")
OS SUPPORT: Windows® 11 (64-bit), Linux

Alimentation
POWER REQUIREMENT: ATX Power Supply
POWER ON MODE: AT / ATX
CONNECTEUR: 24+4-pin ATX PWR

Affichage
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
MULTIPLE DISPLAY: Support 4 displays

Audio
CODEC: Realtek Audio Codec
Line-in: 1 x prise audio
Line-out: 1 x prise audio
MIC-in: 1 x prise audio

Réseau
ETHERNET: 1 x RJ45 pour Intel® I226-V 2.5GbE; 1 x RJ45 pour Intel® I226-LM 2.5GbE

Ports USB
6 x USB 3.2 Gen2 externes; header interne pour 2 x USB 3.2 Gen1; header interne pour 4 x USB 2.0

Ports Série
COM: 1 x DB-9 pour RS-232/422/485; 1 x DB-9 pour RS-232; header interne pour 4 x RS-232

I/O interne
GPIO: 8-bit
SMBUS: Yes
ADDITIONAL: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Stockage
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Expansion
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) support NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) support NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) support CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) support module 4G/5G
SIM: 1 x slot carte SIM

Environnement & Certification
SHOCK: 15G, 11ms
VIBRATION: 1 Grms / 5~500Hz (opération)
TEMPERATURE DE FONCTIONNEMENT: -20°C ~ 60°C
TEMPERATURE DE STOCKAGE: -20°C ~ 85°C
HUMIDITE DE FONCTIONNEMENT: 10 ~ 90% HR, non-condensant
CERTIFICATION: CE / FCC Class A; LVD
ESG DECLARATION: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Packing List

• MTX-ARS2-W880 MB x1
• Câble COM 22cm x1
• Câble SATA 50cm x1
• Câble Y alimentation SATA x1
• Blindage I/O x1
• Jumpers x2

Informations de commande
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) par défaut

BIOS / Drivers / Manuel / Support OS

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) daté 2026-05-25; entrées de récupération BIOS disponibles selon modèle/version
• Packages drivers: exemples pour Windows 10/11 x64 et Linux (WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA) avec versions indiquées sur la page produit
• Manuel: Manuel produit disponible (Version 3.0, mise à jour 2026-08-13)
• Support OS: exemples UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Notes

• TPM 2.0 embarqué optionnel selon la configuration
• Slot PCIe Gen5 x16 disponible pour extensions exigeantes; plusieurs M.2 pour NVMe et modules cellulaires

Caractéristiques / Spécifications techniques

• Format: Mini-ITX (170 x 170 mm)
• Socket CPU: Intel® LGA1851 (Arrow Lake-S / Core™ Ultra compatible)
• Chipset: Intel® W880
• Mémoire: 2 x DDR5 CSO-DIMM, jusqu'à 128 Go, ECC supporté, jusqu'à DDR5-6400
• Stockage: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Expansion: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 externes; headers internes pour USB3.2 Gen1 et USB2.0
• Série: Ports COM multiples incluant RS-232/422/485
• Audio: Codec Realtek avec Line-in/Line-out/MIC-in
• Alimentation: support ATX (24+4-pin)
• Température de fonctionnement: -20°C ~ 60°C
• Certifications: CE / FCC Class A, LVD; conformité RoHS/REACH/WEEE
