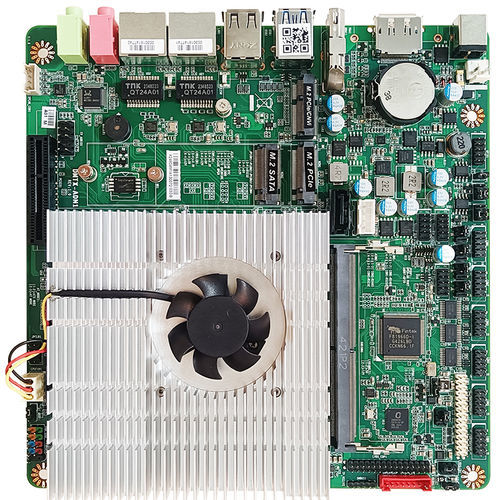

Carte mère mini-ITX DMTX-ADN1

embarquéeIntel® Processor N97Intel® HD

Présentation
La DMTX-ADN1 est une carte mère industrielle Mini-ITX avec processeur embarqué Intel® Processor N97 (Alder Lake‑N) SoC. Elle est conçue pour des applications embarquées compactes et basse consommation nécessitant plusieurs sorties vidéo et des options d'extension flexibles. La carte accepte une alimentation DC 12~19V et prend en charge la mémoire DDR5 SO-DIMM ainsi que divers interfaces de stockage et de connectivité.

Points clés

• Prise en charge DDR5 4800MT/s SO-DIMM, jusqu'à 32 Go
• Sorties vidéo : DP 1.2, HDMI 2.0, LVDS et eDP (prise en charge jusqu'à 3 écrans)
• Double Ethernet Gigabit (Realtek® RTL8111H) pour un réseau fiable
• Extensions flexibles : M.2 (M-Key/E-Key), interfaces PCIe Gen3 et prise en charge SATA III
• Connectique riche : USB 3.2 Gen1, USB 2.0, jusqu'à 6 connecteurs USB internes et plusieurs ports COM
• Options de sécurité embarquées : Intel® PTT (fTPM) et TPM 2.0 en option (dTPM)
• Alimentation large plage DC (12~19V) et modes d'alimentation AT/ATX sélectionnables

Caractéristiques techniques

• Format carte mère : Mini-ITX (170 x 170 mm)
• Processeur : Intel® Processor N97 embarqué (Alder Lake‑N, TDP 12W)
• Chipset : Intel® SoC
• Mémoire : 1 x DDR5 4800MT/s SO-DIMM, canal unique, jusqu'à 32 Go
• BIOS : AMI Flash ROM
• Wake on LAN : Oui
• Watchdog Timer : 255 niveaux
• Sécurité : Intel® PTT (fTPM intégré) & TPM 2.0 (dTPM en option)
• Pile RTC : pile lithium
• Systèmes d'exploitation : Windows® 11 (64 bits), Windows® 10 (64 bits), Linux
• Alimentation requise : DC-in 12~19V
• Mode démarrage : AT / ATX (par défaut)
• Connecteur d'alimentation : prise DC et connecteur interne 2 broches
• GPU : Intel® HD Graphics (mémoire partagée)
• LVDS : 1 x LVDS 24 bits double canal (max. 1920 x 1200 @60Hz)
• eDP : 1 x eDP 1.2 (max. 1920 x 1080 @60Hz)
• DP : 1 x DP 1.2 (max. 4096 x 2160 @60Hz)
• HDMI : 1 x HDMI® 2.0 (max. 4096 x 2160 @60Hz)
• VGA : 1 x VGA (max. 2560 x 1600 @60Hz)
• Affichage multiple : prise en charge jusqu'à 3 écrans
• Codec audio : Realtek ALC897 ; 1 x prise combo audio (Line-Out / Mic-In) ; Amplificateur : 3W
• Ethernet : 2 x RJ45 (Realtek® RTL8111H GbE)
• USB : 2 x USB 2.0 ; 2 x USB 3.2 Gen1 ; connecteur interne pour 6 x USB 2.0
• Série (COM) : connecteurs internes pour 2 x RS-232/485 et 4 x RS-232 (prise en charge 5/12V TTL)
• E/S internes : GPIO 8 bits (5V) ; SMBus ; 1 x connecteur ventilateur CPU 4 broches (Smart FAN)
• Panneau avant : LED activité HDD ; LED d'alimentation ; Marche/Arrêt ; Reset
• Supplémentaire : intrusion châssis ; sélection mode AT/ATX
• Stockage (SATA) : 1 x SATA III (co-lay M-Key 2242 optionnel) ; 1 x connecteur alimentation SATA
• Extensions (M.2) : 1 x M-Key 2242/2280 (PCIe Gen3 x2) ; 1 x M-Key 2242 (SATA III) ; 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) supportant CNVi
• PCIe : 1 x PCIe (Gen3 x4, interface PCIe x1)
• Choc : 15G, 11ms
• Vibration : 1 Grms / 5~500Hz (en fonctionnement)
• Température de fonctionnement : 0°C ~ 60°C (32°F ~ 140°F)
• Température de stockage : -20°C ~ 70°C (-4°F ~ 158°F)
• Humidité de fonctionnement : 10 ~ 90% HR, sans condensation
• Certifications : CE / FCC Classe A ; LVD
• Déclaration ESG : China RoHS ; EU RoHS ; REACH (option)
