Carte mère ATX ATX-ARL1-B860 series
Intel® Core™ UltraIntel® Alder Lake-SIntel® HD

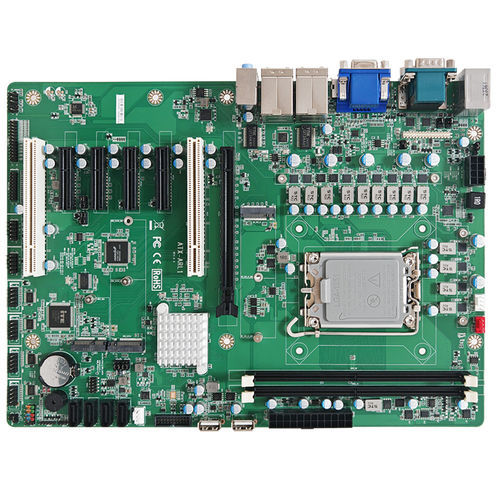

Carte mère ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Alder Lake-S / Intel® HD
Carte mère ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Alder Lake-S / Intel® HD
Carte mère ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Alder Lake-S / Intel® HD - image - 2
Carte mère ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Alder Lake-S / Intel® HD - image - 3
Carte mère ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Alder Lake-S / Intel® HD - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Jetway Information Co., Ltd.

Caractéristiques

Format
ATX
Processeur
Intel® Alder Lake-S, Intel® Core™ Ultra
Chipset
Intel® HD
Mémoire
DDR5 UDIMM, DDR5 SDRAM
Slots d'extension
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, PCI Express 16x
Applications
industrielle
Système d'exploitation
Linux, Windows 10, Windows 11
Connectivité
2.5 GbE, Gigabit Ethernet, USB 2.0, USB 3.0, Ethernet, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Description

Présentation
  • Carte mère ATX industrielle conçue pour processeurs Intel® Core™ Ultra (Arrow Lake-S) avec chipset B860, prenant en charge la mémoire DDR5 haute vitesse, plusieurs sorties d'affichage et un large ensemble d'E/S et d'extensions pour applications industrielles.


Principales caractéristiques
  • Prise en charge des processeurs Intel® Core™ Ultra (Arrow Lake-S) avec chipset B860
  • 2 x DDR5 UDIMM 6400MT/s, double canal, jusqu'à 96 Go
  • Sorties vidéo : 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (jusqu'à 7680x4320@60Hz)
  • Mise en réseau : 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • E/S : 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Type-A (vertical)
  • Stockage/extension : M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • Slots PCI : 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Caractéristiques techniques
  • SYSTEM — FACTEUR DE FORME MB : ATX
  • SYSTEM — CPU : Socket Intel® LGA1851 Ultra 9/7/5th Gen Processor (TDP max. 125W)
  • SYSTEM — CHIPSET : Intel® Arrow Lake-S B860
  • SYSTEM — MÉMOIRE : 2 x DDR5 6400MT/s, Dual Channel U-DIMM, jusqu'à 96 Go
  • SYSTEM — BIOS : UEFI
  • SYSTEM — WAKE ON LAN : Oui
  • SYSTEM — WATCHDOG TIMER : 255 niveaux
  • SYSTEM — SÉCURITÉ : Intel® PTT (fTPM intégré) & TPM 2.0 (dTPM)
  • SYSTEM — PILE RTC : Pile lithium
  • SYSTEM — DIMENSIONS (L x P) : 305.0 (L) x 220.0 (P) mm (12" x 8.7")
  • SYSTEM — SUPPORT OS : Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — ALIMENTATION REQUISE : Alimentation ATX
  • POWER — MODE DE MISE SOUS TENSION : Mode AT / ATX (par défaut)
  • POWER — CONNECTEUR : 24+8-pin ATX PWR
  • DISPLAY — GPU : Intel® HD Graphics
  • DISPLAY — DP : 1 x DP2.1 (Résolution max : 7680x4320@60Hz)
  • DISPLAY — HDMI® : 1 x HDMI® 2.0 (Résolution max : 4096 x 2304@60Hz)
  • DISPLAY — VGA : 1 x VGA (Résolution max : 1920 x 1080@60Hz)
  • DISPLAY — AFFICHAGE MULTIPLE : Supporte 4 écrans
  • AUDIO — CODEC : Realtek ALC897
  • AUDIO — Line-in : 1 x prise audio pour Line-In
  • AUDIO — Line-out : 1 x prise audio pour Line-Out
  • AUDIO — MIC-in : 1 x prise audio pour MIC-In
  • LAN — ETHERNET : 1 x RJ45 pour Intel® I226-V 2.5GbE, 1 x RJ45 pour Intel® I219-V GbE
  • USB PORT : 4 x USB 3.2 Gen 1 (arrière), 2 x USB 2.0 (arrière), En-tête interne pour 2 x USB 3.2 Gen 1, En-tête interne pour 4 x USB 2.0, USB Type A interne (vertical) pour 2 x USB 2.0
  • SERIAL PORT — COM : 2 x DB-9 pour RS-232/422/485, En-tête interne pour 4 x RS-232
  • INTERNAL I/O — GPIO : GPIO 16 bits (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS : Oui
  • INTERNAL I/O — FAN : 1 x connecteur ventilateur CPU, 2 x connecteurs ventilateur système
  • FRONT PANEL : LED HDD Active, LED d'alimentation, Marche/Arrêt, Reset
  • ADDITIONAL : 1 x intrusion châssis, 1 x sélection mode AT/ATX
  • STORAGE — SATA : 4 x SATA III
  • EXPANSION — M.2 : 1 x M-key 2242/2280 (interface SATA, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) support NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) support CNVio pour Wi‑Fi
  • EXPANSION — PCIe : 1 x PCI-Ex16 (Gen.4), 4 x PCI-Ex4 (Gen.4, interface PCIE2/PCIE3 : PCI-Ex1), 2 x PCI
  • OTHERs — AUTRES : 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — TEMPÉRATURE DE FONCTIONNEMENT : 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — TEMPÉRATURE DE STOCKAGE : -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — HUMIDITÉ DE FONCTIONNEMENT : 10 ~ 90% HR, sans condensation
  • ENVIRONMENT & CERTIFICATION — CERTIFICATION : CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — DÉCLARATION ESG : EU RoHS, REACH
