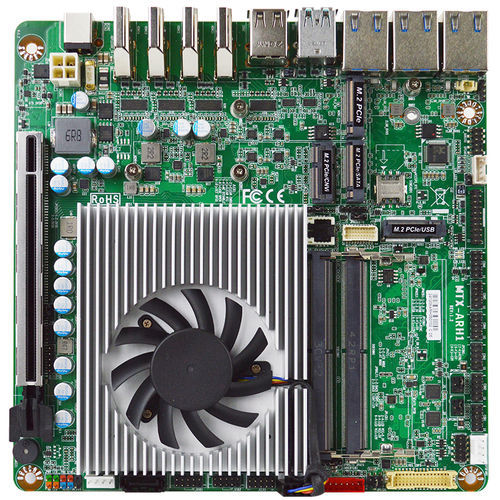

Carte mère mini-ITX MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Présentation

La MTX-ARH1 est une carte mère industrielle Thin Mini-ITX de Jetway, conçue pour l'informatique embarquée et industrielle. Elle intègre des SoC mobiles Intel® Core™ Ultra en embarqué et offre de larges options d'E/S, d'affichage et d'extension pour automates, IHM et solutions edge.

Points clés

• Format Thin Mini-ITX avec processeurs Intel® Core™ Ultra 5 / Core™ Ultra 7 embarqués (225H / 255H, TDP 28W).
• Mémoire : 2 × DDR5 6400MT/s SO-DIMM, dual-channel, jusqu'à 96Go.
• Affichage multiple : 1 × LVDS/eDP et 4 × HDMI® 2.1 (jusqu'à 4 affichages ; prise en charge 8K sous conditions).
• Mise en réseau : 3 ports RJ45 2.5GbE pour LAN haute performance.
• Stockage & extension : emplacements M.2 (M-Key 2242, M-Key 2242/2280), 1 × SATAIII et PCIe x8 (Gen5) pour cartes d'extension.
• Alimentation industrielle : entrée DC large plage 12–36V, mode AT/ATX sélectionnable.

Caractéristiques techniques

• Format : Thin Mini-ITX (170 × 170 mm).
• CPU : Intel® Core™ Ultra 7 255H et Intel® Core™ Ultra 5 225H embarqués (Arrow Lake-H, options TDP 28W).
• Chipset : Intel® SoC. BIOS : UEFI.
• Mémoire : 2 × DDR5 6400MT/s SO-DIMM, jusqu'à 96Go.
• Sécurité : TPM 2.0 (dTPM optionnel) / Intel® PTT (fTPM) en options.
• Alimentation : DC-in 12–36V, prise DC et connecteur d'alimentation SATA interne ; mode Power On : AT/ATX (par défaut).
• Environnement : Température de fonctionnement -20°C à 60°C ; stockage -20°C à 85°C ; choc 15G, vibration 1 Grms ; certifications CE / FCC Classe A ; déclarations RoHS.

Interfaces & extension

• Affichage : 1 × LVDS dual-channel 24-bit (jusqu'à 1920×1200@60Hz), eDP en co-layout, 4 × HDMI® 2.1 (jusqu'à 3840×2160@60Hz, 8K sous conditions).
• GPU : Intel® Arc™ Graphics intégré.
• LAN : 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (total 3 × 2.5GbE).
• USB : 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0 ; headers internes pour ports USB supplémentaires.
• Série : headers internes pour 4 × RS-232 et 2 × RS-232/422/485.
• M.2 & extension : M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Stockage : 1 × SATAIII, RAID 0/1 pris en charge, slot Nano SIM.
• Audio & E/S : codec Realtek, header Line-Out/MIC-In interne, amplificateur 3W ; GPIO 8-bit interne, SMBus, I2C, header ventilateur, intrusion boîtier.

Conditionnement & commande

• Contenu du pack : blindage I/O, cavalier, 2 câbles COM, câble Y-power, câble SATA, ventilateur CPU (voir liste d'emballage détaillée).
• Exemples de références : MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (options CPU et sécurité).
