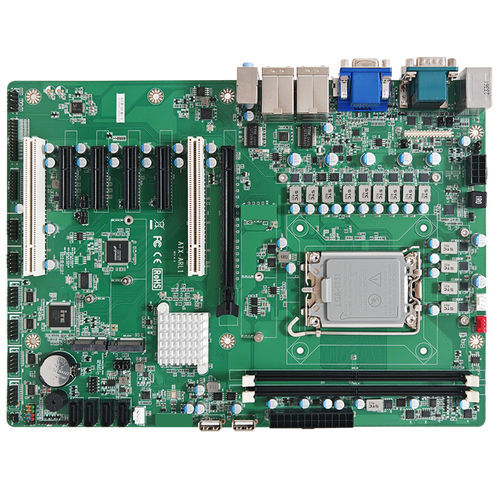

Carte mère ATX ATX-ARL1-H810 seriesembarquéeIntel® Core™ UltraIntel® Alder Lake-S
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Format
- ATX, embarquée
- Processeur
- Intel® Alder Lake-S, Intel® Core™ Ultra
- Chipset
- Intel® HD
- Mémoire
- DDR5 UDIMM, DDR5 SDRAM
- Slots d'extension
- M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, PCI Express 16x
- Applications
- industrielle, embarquée
- Connectivité
- 2.5 GbE, USB 2.0, USB 3.0, HDMI, VGA, RJ45, GbE, DisplayPort, PS2
Description
Présentation
Caractéristiques principales
Contenu de l'emballage
Référence de commande
Spécifications techniques
Certifications et conformité
- La ATX-ARL1-H810 est une carte mère industrielle au format ATX destinée aux applications industrielles et embarquées, compatible avec les processeurs Intel® Core™ Ultra (Arrow Lake-S) sur chipset H810. Elle offre un large éventail d'E/S, d'extensions et d'options de stockage avec des plages de fonctionnement industrielles et des certifications.
Caractéristiques principales
- Prise en charge des processeurs Intel® Core™ Ultra (Arrow Lake-S) avec chipset H810
- Mémoire : 2 x DDR5 6400MT/s UDIMM (jusqu'à 96 Go)
- Affichage : 1 x VGA, 1 x HDMI® 2.0, 1 x DP2.1 ; jusqu'à 3 affichages simultanés
- Mise en réseau : 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
- E/S : 6 x COM, 4 x USB3.2 Gen1, 6 x USB2.0, port USB Type-A vertical interne pour 2 x USB2.0
- Stockage & extension : 4 x SATA III ; M.2 M-key 2242/2280 (SATA), M.2 E-key 2230 (CNVi/USB2.0) ; 1 x PCIe x16 Gen4, 1 x PCIe x4 Gen4, 3 x PCIe x1 Gen4, 2 x PCI
Contenu de l'emballage
- F04-MB-060-1F — LA31 2U/PS2+2COM+HDMI+HDMI/VGA+UL+UL+3JK (Qty: 1)
- G01-SATA3-BL-1F — CABLE for SATA3 50cm Blue w/LOCK (Qty: 2)
- G01-COM9X2-30A-1F — CABLE +COM9x2 K=10 30cm No bends + metal sheet (Qty: 1)
Référence de commande
- ATX-ARL1-H81000A1
- ATX-ARL1-H81002A1
Spécifications techniques
- Format : ATX (305,0 x 220,0 mm)
- BIOS : UEFI ; Wake on LAN ; Watchdog (255 niveaux)
- Sécurité : Intel® PTT (fTPM intégré) et TPM 2.0 (dTPM)
- Alimentation : connecteur 24+8 broches ATX ; mode d'alimentation : AT / ATX sélectionnable
- Graphiques : Intel® HD Graphics ; DP2.1 (max 7680 x 4320 @60Hz), HDMI®2.0 (max 4096 x 2304 @60Hz), VGA (max 1920 x 1080 @60Hz)
- Audio : Realtek ALC897 (Line-in, Line-out, MIC-in)
- E/S internes et connecteurs : GPIO 16 bits (5V), SMBus, 1 connecteur ventilateur CPU, 2 connecteurs ventilateur système
- Stockage : 4 x SATA III ; emplacements M.2 comme indiqué
- Température de fonctionnement : 0 °C à 60 °C ; Température de stockage : -20 °C à 70 °C ; Humidité de fonctionnement : 10%–90% HR sans condensation
Certifications et conformité
- CE / FCC Classe A, LVD
- Déclaration ESG : EU RoHS, REACH
