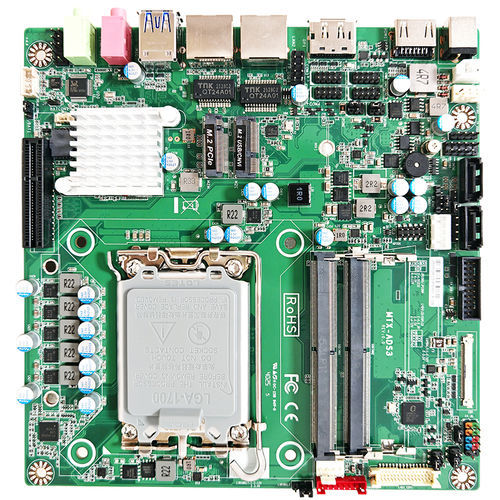

Ordinateur monocarte mini-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Aperçu du produit
Ordinateur monocarte Mini-ITX 170 x 170 mm compatible processeurs Intel® LGA1700 12e/13e/14e génération (i9/i7/i5/i3), Celeron & Pentium, mémoire DDR5 jusqu'à 96 Go et prise en charge de jusqu'à 3 affichages simultanés.

Caractéristiques

• Socket Intel® LGA1700 (TDP max. 65W)
• Chipset Intel® H610
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, jusqu'à 96 Go
• Sorties vidéo : HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x LAN GbE (Realtek® RTL8111H)
• USB : 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 (broches internes et arrière)
• Stockage : M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 ports COM (broches internes)
• 1 x slot d'extension PCIe Gen4 x4

Spécifications détaillées
SYSTÈME
FORMAT CM : Mini-ITX (170 x 170 mm)
CPU : Socket Intel® LGA1700 12e/13e/14e génération (TDP max. 65W)
CHIPSET : Intel® H610
MÉMOIRE : 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, jusqu'à 96 Go
BIOS : AMI Flash ROM
WAKE ON LAN : Oui
WATCHDOG TIMER : 255 niveaux
SÉCURITÉ : Intel® PTT (fTPM intégré) & TPM 2.0 (dTPM)
BATT. RTC : Batterie lithium
DIMENSIONS (L x P) : 170,0 x 170,0 mm
SUPPORT OS : Windows® 11 (64 bits), Windows® 10 (64 bits), Linux

ALIMENTATION
ALIMENTATION REQUISE : DC-in 12–19 V
MODE MARCHE : AT / ATX
CONNECTEUR : Prise DC

AFFICHAGE
GPU : Intel® UHD Graphics
LVDS : 1 x LVDS/eDP (LVDS jusqu'à 2560 x 1600@60Hz ; eDP jusqu'à 1920 x 1080@60Hz)
eDP : 1 x eDP 1.4 (jusqu'à 5120 x 3200@120Hz)
DP : 1 x DP1.4 (jusqu'à 7680 x 4320@60Hz)
HDMI® : 1 x HDMI® 2.0 (jusqu'à 4096 x 2160@60Hz)
AFFICHAGES MULTIPLES : Prise en charge jusqu'à 3 écrans

AUDIO
CODEC : Realtek ALC897
Sortie ligne : 1 x prise audio
Entrée micro : 1 x prise audio
AMPLIFICATEUR : 3 W

LAN
ETHERNET : 2 x RJ45 (Realtek® RTL8111H GbE)

PORTS USB
2 x USB 3.2 Gen2 (arrière), 2 x USB 3.2 Gen1, broches internes pour 2 x USB 3.2 et 5 x USB 2.0

PORTS SÉRIE
COM : Broches internes pour 2 x RS-232 et 2 x RS-232/422/485

E/S INTERNES
GPIO : 8 bits
SMBUS : Oui
VENTILATION : 1 x connecteur ventilateur CPU ; 1 x connecteur ventilateur système
PANNEAU AVANT : LED HDD, LED alimentation, Marche/Arrêt, Reset
SUPPLÉMENTAIRE : Intrusion boîtier, FP_Audio, Inverter, sélection mode AT, connecteur haut-parleur 4 broches (pour amplificateur 3W, PH2.0)

STOCKAGE
SATA : 2 x SATA III ; 1 x connecteur d'alimentation SATA

EXTENSION
PCIe : 1 x PCIe Gen4 x4
M.2 : 1 x M-key 2242/2280 (PCIe 3.0 x4) ; 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (supporte module Wi‑Fi/BT)

ENVIRONNEMENT & CERTIFICATION
CHOC : 15G, durée 11 ms
VIBRATION : 1 Grms, 5–500 Hz (opération)
TEMPERATURE DE FONCTIONNEMENT : 0°C à 60°C
TEMPERATURE DE STOCKAGE : -20°C à 70°C
HUMIDITÉ : 10–90% @ 40°C, sans condensation
CERTIFICATION : CE / FCC Classe A ; LVD
DÉCLARATION ESG : EU RoHS, China RoHS, REACH (option)

Caractéristiques techniques

• Model: MTX-ADS3
• Format : Mini-ITX (170 x 170 mm)
• Socket CPU : LGA1700 (12e/13e/14e Gen, jusqu'à 65W)
• Chipset : Intel® H610
• Mémoire : 2 x DDR5 SO-DIMM, jusqu'à 96 Go (4800/5600 MT/s)
• Graphisme/Affichage : HDMI2.0, DP1.4, eDP, LVDS ; jusqu'à 3 affichages
• LAN : 2 x GbE (Realtek® RTL8111H)
• Stockage : 2 x SATA III ; 1 x M.2 M-key (2242/2280 PCIe3.0 x4) ; 1 x M.2 E-key (2230)
• Extension : 1 x PCIe Gen4 x4
• Audio : Realtek ALC897, amplificateur 3W
• Alimentation : DC-in 12–19 V, prise DC, AT/ATX
• Environnement : 0°C à 60°C ; Choc 15G ; Vibration 1 Grms
