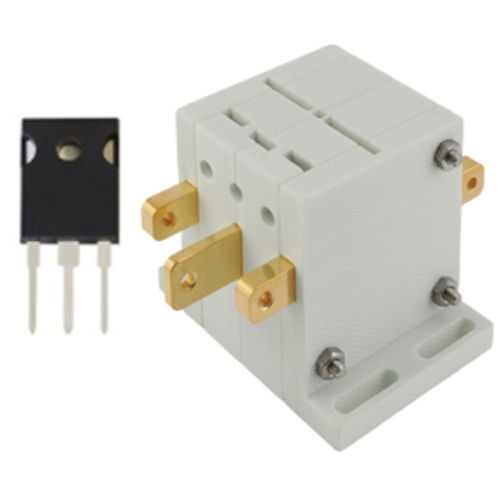

Socket de test pour transistor de puissance T3P-HH-KL-250

Kelvin

Spécification spéciale : Sockets pour transistors de puissance, type haute performance - Conçu pour l'évaluation des MOSFETs SiC/GaN à montage traversant. - Courant élevé : DC50A à 25℃ - Résistant à la chaleur : 250℃ max - Connexion Kelvin possible Ce socket est conçu pour des performances élevées, supportant le test de dispositifs semi-conducteurs individuels tels que les transistors de puissance et les thyristors, et convient aux applications à courant et tension élevés. Packages acceptables : TO-247, TO-3P, TO-254, TO-220, etc. (Certains packages peuvent ne pas être utilisables.) Spécifications (P/N T3P-HH-KL-250) : Durabilité d'accouplement : 10 000 cycles min Résistance de contact : 20 mΩ max Courant nominal : DC50A à 25℃ (Entre 1 et 2) AWG#10(5.5mm²) Température ambiante avec élévation de 30℃ Résistance d'isolement : 500MΩ min Tension de tenue : AC2000V 1 minute à 25℃ (Entre 1 et 2) Plage de température : -55 à +250°C (y compris l'élévation de température due au courant électrique) Matériaux : Corps : Thermoplastique haute température Contact : Alliage de cuivre Appareil acceptable : TO-247, TO-3P, TO-254, TO-220 etc. Affectation des broches : 1 : Drain 2 : Source 3 : Gate Comment utiliser : Insérez l'appareil dans la fente d'insertion en haut du socket de test. Serrez les trois vis de réglage avec une clé hexagonale. La préparation de la mesure est terminée. Après avoir terminé le test, éteignez l'alimentation et desserrez la vis de réglage. Retirez l'appareil. Comment connecter le câble : Un exemple de connexion est montré ci-dessous. Remarques supplémentaires : Lors de la fixation du socket à une carte, utilisez une épaisseur de 1,6 à 4,0 mm. Socket de test haute performance pour MOSFETs SiC/GaN Courant élevé : DC50A à 25℃ Résistant à la chaleur : jusqu'à 250℃ Connexion Kelvin possible Packages acceptables : TO-247, TO-3P, TO-254, TO-220 Durabilité d'accouplement : 10 000 cycles min Résistance de contact : 20 mΩ max Résistance d'isolement : 500MΩ min Tension de tenue : AC2000V 1 min à 25℃ Plage de température : -55 à +250°C Matériau du corps : Thermoplastique haute température Matériau de contact : Alliage de cuivre
