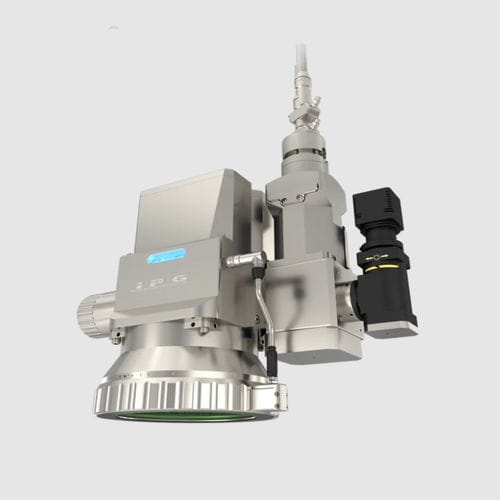

Tête de scanner laser 3D IPG series

2DXYXYZ

Vue d'ensemble
Les têtes de balayage laser (2D et 3D) dirigent les faisceaux par réflexion sur des miroirs pour balayer une zone de travail. Un balayage rapide et précis réduit les déplacements du système et augmente le débit de traitement. Les scanners IPG s'intègrent avec les lasers IPG pour des applications industrielles telles que le soudage, la découpe, le nettoyage, l'ablation, le marquage et la fabrication additive.

Principaux avantages

• Tenue en puissance (multimode) : jusqu'à 2 kW (moyen), jusqu'à 6 kW (D20), jusqu'à 12 kW (D33 / 3D)
• Indice de protection : IP67 disponible sur les modèles haute puissance
• Ouverture libre : 12 mm, 20 mm, 33 mm
• Largeur du champ de balayage : jusqu'à environ 320 mm (objectifs grand champ disponibles)
• Formes de champ : champs de balayage carrés et rectangulaires

Objectif grand champ
Des champs de balayage plus larges augmentent la zone utile de traitement, permettant plus de découpes, de soudures ou un nettoyage plus large par position, ce qui réduit le mouvement global du système. Des objectifs grand champ carrés et rectangulaires sont disponibles selon l'application et le débit requis.

Centre de contrôle d'intégration

• Connexions directes au scanner, au laser, au robot/PLC (Fieldbus), au PC et à la mesure de la soudure LDD
• Support Fieldbus industriel : Profinet, Ethernet/IP, EtherCAT
• Paquet de câbles industriels et options de montage multiples

Familles de produits et comparaison
Scanner 2D puissance moyenne — multimode jusqu'à 2 kW ; ouverture ~12 mm ; exemples : 100 mm (60×60 mm) à 420 mm (300×300 mm).
Scanner laser haute puissance (D20) — multimode jusqu'à 6 kW ; ouverture 20 mm ; exemples : 260 mm (112×112 mm), 500 mm (250×250 mm) ; IP67 sur certaines configurations.
Scanner ultra haute puissance (D33) — multimode jusqu'à 12 kW ; ouverture 33 mm ; options de lentilles multi- et mono-mode jusqu'à 510 mm (champ jusqu'à ~270×270 mm) ; IP67 disponible.
Scanner 3D haute puissance — jusqu'à 12 kW ; ouverture 33 mm ; objectifs sélectionnés offrant des courses Z typiques ±6 mm à ±13 mm ; détection de contamination de fenêtre disponible sur modèles haute puissance.

Remarques
Les spécifications ci‑dessus correspondent à des configurations typiques. Des combinaisons de lentilles/champs et des spécifications personnalisées sont disponibles selon le modèle et l'application.

Caractéristiques / spécifications techniques

• Applications : soudage, découpe, nettoyage, ablation, marquage, fabrication additive
• Puissance supportée : jusqu'à 2 kW / 6 kW / 12 kW selon la famille
• Indice de protection : IP67 sur certains modèles haute puissance
• Ouverture libre : 12 mm, 20 mm, 33 mm
• Lentilles de focalisation / champ XY : exemples de 60×60 mm jusqu'à ~300×300 mm (multimode) et champs monomodes sélectionnés jusqu'à ~270×270 mm
• Course Z : typique ±6 mm à ±13 mm (selon modèle/lentille)
• Lentilles de collimation : 50, 60, 85, 100, 120, 140, 160 mm (selon modèle)
• Distance de travail : jusqu'à ~630 mm (selon modèle)
• Détection de contamination de fenêtre : disponible sur modèles haute puissance (D20, D33, 3D HP)
• Intégration : Centre de contrôle d'intégration pour Fieldbus, robot/PLC, laser et connexions de mesure
