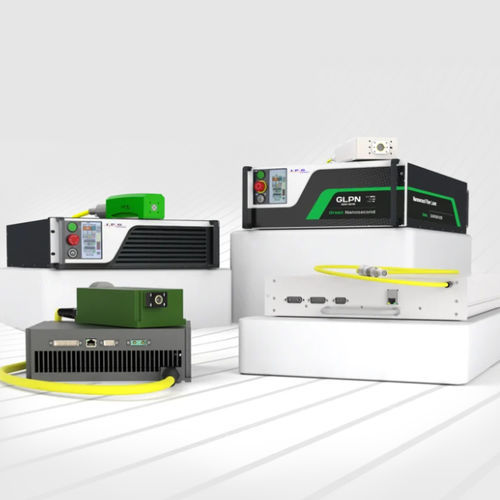

Source laser pulsée VLM/VLR

nanosecondeà onde quasi-continueà fibre

Présentation
Utilisant des impulsions laser mesurées en milliardièmes de seconde, les lasers à fibre nanoseconde en longueur d'onde verte et visible offrent une interaction matériau précise pour le micro-usinage et les applications sur matériaux non métalliques. La technologie IPG permet des solutions modulaires et en rack avec longueurs d'onde et durées d'impulsion configurables pour l'intégration industrielle.

Applications

• Micro-usinage à grande vitesse et découpe de polymères, verre et céramiques
• Découpe et marquage de PCB, découpage et réglage de résistances, scribing
• Marquage de matériaux transparents et surfaces délicates
• Perçage, texturation et micro-structuration de non-métaux (dont silicium et substrats OLED)
• Fabrication additive et frittage du cuivre
• Recuit de plaquettes et traitements OLED, procédés solaires (PERC, émetteurs sélectifs)
• Applications médicales, scientifiques et procédés de production avancés

Atouts et fonctionnalités

• Couverture de longueurs d'onde dans le vert et le visible : typ. 517–642 nm (selon modèle)
• Puissance moyenne évolutive : familles basse puissance jusqu'à 1 kW pour variantes quasi-CW/haute puissance
• Durées d'impulsion de ~1 ns à 1000 ns selon famille ; options Burst et QCW disponibles
• Forte puissance de crête et courtes durées d'impulsion pour réduire la zone affectée par la chaleur
• Formes modulaires et rack avec paramètres configurables : énergie d'impulsion, fréquence, longueur d'onde

Marquage et micro-usinage
Les courtes longueurs d'onde visibles et les impulsions nanoseconde donnent une faible zone affectée par la chaleur et une absorption efficace sur de nombreux matériaux non métalliques, améliorant la qualité des bords et la résolution des motifs pour le marquage, la découpe, le scribing et le frittage du cuivre.

Remarques produit
Les familles comprennent : pulsés basse puissance (10–30 W), moyennes (50–75 W), supérieures (75–100 W), modèles quasi-CW/haute puissance et modules visibles nanoseconde. Certaines spécifications sont préliminaires ; IPG propose des configurations sur mesure sur demande et la disponibilité peut varier selon les régions.

Caractéristiques / spécifications techniques

• Longueurs d'onde : plage typique 517–642 nm ; variantes exemples : 532 nm, 517 nm, 525–642 nm
• Puissance moyenne : jusqu'à 1 kW (modèles quasi-CW/haute puissance) ; exemples : jusqu'à 30 W, 75 W, 100 W, 50 W (modules visibles)
• Durée d'impulsion : jusqu'à ~1 ns (modèles sélectionnés) ; exemples : 1,5 ns ; 1–200 ns ; 20–1000 ns ; ~1,2 ns ; 4,5 ns
• Énergie d'impulsion : exemples par famille — ~18 μJ impulsion unique (jusqu'à 70 μJ en rafale) ; 50–700 μJ ; 100–500 μJ ; quelques μJ pour certains modules haute répétition/quasi-CW
• Taux de répétition : de 10 kHz à plusieurs MHz (ex. 10–3500 kHz ; QCW ~25–250 MHz ; certains modules visibles >10 MHz)
• Qualité de faisceau : M2 <1.2 pour plusieurs modèles pulsés ; <1.6 pour certaines variantes ; BPP <6 mm·mrad pour modules visibles spécifiés
• Refroidissement : air pour de nombreux modules pulsés ; air ou eau pour certains modèles ; les variantes haute puissance/quasi-CW sont généralement eau-refroidies
• Formes mécaniques : modules et racks ; paramètres configurables pour intégration et production
