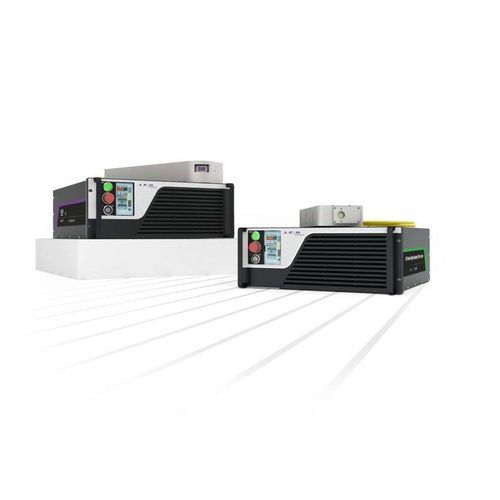

Module laser à onde continue YLR-LP

CWà fibrevert

Vue d'ensemble
Dans le spectre proche de l'infrarouge, IPG propose une large sélection de lasers à fibre Ytterbium, Erbium, Thulium et Raman à ondes continues. La conversion non linéaire permet d'étendre la gamme aux longueurs d'onde visibles et UV. Ces familles incluent des versions à polarisation linéaire, des versions monofréquence (single-frequency) et des configurations combinant polarisation linéaire et monofréquence.

Applications typiques

• Pompage optique
• Métrologie et instrumentation scientifique
• Holographie et interférométrie
• Spectroscopie
• Pinces optiques et informatique quantique
• Télédétection (LIDAR)

Caractéristiques générales

• Sources CW (continuous wave) mono-mode ou modulées selon la famille
• Polarisation contrôlée (linéaire) pour les variantes LP
• Options monofréquence (SF) avec largeur de raie très étroite pour applications de haute précision
• Plage de puissance moyenne adaptée selon la famille (de quelques watts à plusieurs centaines de watts)
• Possibilités de personnalisation des spécifications

Familles et longueurs d'onde disponibles

• Ytterbium (YLR) : 1030–1070 nm (différentes variantes : YLR-LP, YLR-SF, YLR-LP-SF)
• Erbium (ELR) : 1532–1570 nm (ELR-LP, ELR-SF, ELR-LP-SF)
• Thulium (TLR) : 1900–2050 nm (TLR-LP)
• Raman (RLM) : 1118, 1178 ou 1246 nm (RLM-LP)
• Vert (GLR) : 532 ou 515 nm (série GLR)
• UV profond (ex. ULR-266-SF) : 266 nm

Tableaux récapitulatifs (extraits)
Ytterbium — modèles : YLR-LP / YLR-SF / YLR-LP-SF
Polarisation : Linéaire / Au hasard / Linéaire
Longueur d'onde : 1030 à 1070 nm / 1064 nm / 1064 nm
Puissance moyenne : 10 à 500 W / 1 à 100 W / 1 à 100 W
Mode de fonctionnement : CW/Modulé / CW / CW
Qualité du faisceau : M2 <1.1 (YLR-LP) / M2 1,08 (typ.) (YLR-SF) / M2 1,08 (typ.) (YLR-LP-SF)
Précision longueur d'onde centrale : ±1 nm / ±0,5 nm / ±1 nm
Largeur de raie FWHM : - / Typique : 15 kHz (max 50 kHz) / Typique : 15 kHz (max 50 kHz)

Erbium — modèles : ELR-LP / ELR-SF / ELR-LP-SF
Polarisation : Linéaire / Au hasard / Linéaire
Longueur d'onde : 1532 à 1570 nm / 1535 à 1565 nm / 1535 à 1565 nm
Puissance moyenne : 5 à 30 W / 1 à 30 W / 1 à 30 W
Mode de fonctionnement : CW/Modulé / CW / CW
Qualité du faisceau : M2 <1.1 (ELR-LP) / M2 1,08 (typ.) / M2 1,08 (typ.)
Précision longueur d'onde centrale : ±1 nm / ±1 nm / ±1 nm
Largeur de raie FWHM : <1 nm / Typique : 15 kHz (max 50 kHz) / Typique : 15 kHz (max 50 kHz)

Thulium — modèle : TLR-LP
Polarisation : Linéaire
Longueur d'onde : 1900 à 2050 nm
Puissance moyenne : 1 à 50 W
Mode de fonctionnement : CW
Qualité du faisceau : M2 <1.1
Précision longueur d'onde centrale : ±1 nm

Raman — modèle : RLM-LP
Polarisation : Linéaire
Longueur d'onde : 1118, 1178 ou 1246 nm
Puissance moyenne : jusqu'à 70 W
Mode de fonctionnement : CW
Qualité du faisceau : M2 <1.1
Précision longueur d'onde centrale : ±1 nm

Vert (GLR) — série GLR
Polarisation : Linéaire
Longueur d'onde : 532 ou 515 nm
Puissance moyenne : 10 à 100 W
Mode de fonctionnement : CW
Qualité du faisceau : M2 <1.2 (Typ. 1.1)
Stabilité de la puissance : ±0.5%
Optical Noise (<20 MHz) : 0,2 % RMS
Largeur de raie FWHM : <1 MHz

UV profond (ex. ULR-266-SF)
Polarisation : Linéaire (>100:1 pour certains modèles)
Longueur d'onde : 266 nm
Puissance moyenne : jusqu'à 5 W
Mode de fonctionnement : CW
Qualité du faisceau : typ. <1.3
Stabilité de la puissance : ±1%

Remarques
Les spécifications ci-dessus représentent des produits standard. IPG peut offrir des lasers avec des spécifications personnalisées sur demande. La disponibilité des produits peut varier selon les régions.

Caractéristiques / spécifications techniques

• Technologie : lasers à fibre, mono-mode, variantes LP (polarisation linéaire) et SF (single-frequency)
• Plages de longueurs d'onde : 515–532 nm (vert), 1030–1070 nm (Yb), 1532–1570 nm (Er), 1900–2050 nm (Tm), 1118/1178/1246 nm (Raman), 266 nm (UV profond)
• Puissances moyennes : de quelques watts (UV/Er/Tm) jusqu'à plusieurs centaines de watts (Yb)
• Qualité du faisceau : M2 typiquement <1.1–1.2 selon la série
• Largeur de raie pour modèles SF : typique ~15 kHz, maximum ~50 kHz (selon modèle)
• Précision de la longueur d'onde centrale : typiquement ±0,5 à ±1 nm
• Options : conversion non linéaire pour atteindre le visible/UV; spécifications personnalisables sur demande
