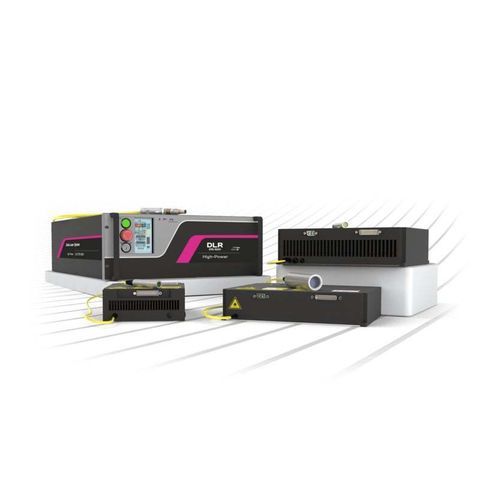

Module de diode laser pour applications médicales DL series

pour pompage optiquepour le soudage de plastiquesà diode

Aperçu
Les modules et unités rack IPG associent des diodes à émetteur unique fiables à des fibres de sortie pour proposer des solutions laser à diodes intégrées destinées aux OEM et aux utilisateurs finaux. Proposés en modules compacts DLM pour OEM et en unités rack DLR prêtes à l'emploi, ils offrent des sorties par collimateur ou fibre nue et des lasers guide rouges en option.

Types de produit clés

• DLM (Modules laser à diodes) : modules OEM clés en main avec électronique de pilotage et refroidissement intégrés ; sorties par collimateur ou terminaison de fibre nue ; laser guide rouge en option.
• DLR (Unités rack de lasers à diodes) : systèmes montés en rack à haute brillance utilisant la combinaison diode‑vers‑fibre d'émetteurs uniques scellés ; prêts pour les applications industrielles.

Description fonctionnelle
Ces lasers à diodes proposent plusieurs configurations de sortie et des fonctions intégrées pour simplifier l'intégration système. Les modules DLM sont des composants OEM compacts ne nécessitant qu'une alimentation CC externe. Les unités rack DLR sont des systèmes complets avec longueurs d'onde stabilisées, largeurs de ligne étroites, émetteurs scellés et refroidissement air ou eau sélectionnable. Les unités sont compactes, nécessitent peu d'entretien et présentent de bonnes performances énergétiques.

Applications

• Traitement thermique et trempe des métaux
• Soudage des plastiques
• Applications médicales
• Pompage optique de lasers

Comparaison (résumé)
Longueur d'onde | Série DLM | Série DLR
Plage de longueurs d'onde | 915–970 nm | 970 ou 976 nm
Puissance de sortie | jusqu'à 2 kW | jusqu'à 2 kW
Modulation | jusqu'à 50 kHz | jusqu'à 50 kHz
Diamètre du cœur de la fibre de sortie | 150–200 μm | 110–400 μm
Refroidissement | Air | Air ou Eau

DLM (Modules laser à diodes)
Modules OEM compacts avec électronique de pilotage et refroidissement intégrés ; disponibles avec collimateur ou terminaison de fibre nue et laser guide rouge en option. Conçus pour une intégration OEM flexible ; nécessitent une alimentation CC externe.

DLR (Unités rack de lasers à diodes)
Unités rack haute brillance avec combinaison diode‑vers‑fibre d'émetteurs uniques scellés. Systèmes prêts à l'emploi avec design industriel, longueurs d'onde stabilisées, largeurs de ligne étroites et efficacité énergétique typ. >40%.

Caractéristiques techniques

• Longueurs d'onde : typ. 915–976 nm (DLM : 915–970 nm ; DLR : 970 ou 976 nm)
• Puissance maximale en sortie : jusqu'à 2 kW
• Modulation : jusqu'à 50 kHz
• Diamètre du cœur de fibre de sortie : DLM 150–200 μm ; DLR 110–400 μm
• Refroidissement : DLM – air ; DLR – air ou eau
• Options de sortie : collimateur ou terminaison de fibre nue ; lasers guide rouges optionnels
• Électronique et refroidissement : DLM incluent l'électronique de pilotage et le refroidissement intégrés ; DLR sont des systèmes rack complets
• Performance : longueurs d'onde stabilisées, largeurs de ligne étroites et efficacité énergétique élevée (DLR typ. >40%)
