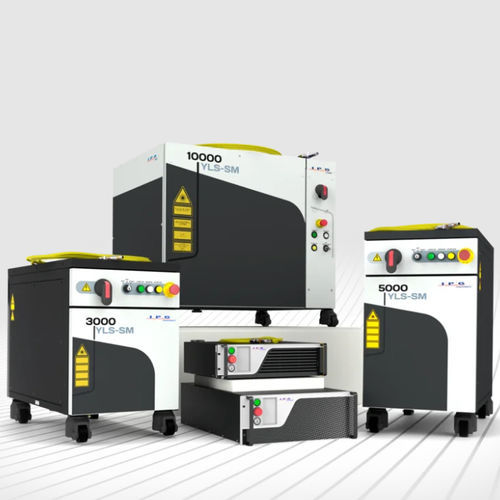

Source laser à onde continue YL series

à fibrepour le soudagede découpe

Vue d'ensemble
Les lasers à fibre monomode d'IPG offrent une qualité de faisceau très élevée en utilisant des noyaux de fibre de quelques microns, ce qui permet de concentrer la puissance sur des spots très réduits. Ceci permet d'accroître la vitesse des procédés, d'améliorer la qualité des pièces et de réduire l'apport thermique dans les applications industrielles de traitement des matériaux.

Atouts clés

• Profil de faisceau monomode pour des valeurs M2 très faibles
• Taille de spot focale réduite (typ. ~30–100 µm) pour une forte densité de puissance et une grande précision
• Longueurs d'onde typiques autour de 1070 nm (variantes 1075 nm)
• Puissance de sortie évolutive dans la famille jusqu'à 10 kW
• Formats disponibles : cabinet (YLS-SM), rack (YLR-SM) et double faisceau / AMB (YLS-SM-AMB)
• Options de modulation pour procédés pulsés/modulés (selon la série)

Applications

• Soudage de précision
• Soudage de batteries pour véhicules électriques
• Coupe et perçage de précision
• Préparation de surface & texturation
• Impression 3D & fabrication additive

Différence monomode vs multimode — notes
Les faisceaux monomodes présentent une distribution gaussienne concentrée sur de petits spots (typ. 30–100 µm), adaptée au découpage de précision, perçage, soudage et traitement de non-métaux ainsi qu'à la fabrication additive. Les faisceaux multimodes comportent plusieurs modes spatiaux et produisent des taches focales généralement plus larges (~100 µm à >1 mm), préférées pour le découpage et le soudage haute puissance de matériaux épais.

Comparaison des lasers monomodes (tableau)
Colonnes : Série YLS-SM | Série YLR-SM | Série YLS-SM-AMB
Qualité du faisceau : M2 < 1.1 (jusqu'à 2 kW); M2 < 1.15 (jusqu'à 4 kW); M2 < 1.2 (jusqu'à 5 kW); M2 < 2 (jusqu'à 10 kW) | M2 < 1.1 | M2 < 1.3
Longueur d'onde : 1070, 1075 nm | 1070 nm | 1070 nm
Puissance de sortie : jusqu'à 10 kW | jusqu'à 8 kW | Noyau monomode : jusqu'à 3 kW; Faisceau annulaire : jusqu'à 5 kW
Fréquence de modulation : jusqu'à 10 kHz | jusqu'à 50 kHz | jusqu'à 10 kHz

Remarques
Les valeurs indiquées correspondent à des configurations standard ; des spécifications personnalisées peuvent être proposées. La disponibilité produit varie selon les régions.

Caractéristiques / spécifications techniques

• Qualité du faisceau (M2) : typ. <1.1 à <2 suivant la série et la puissance
• Longueur d'onde typique : ~1070 nm (variantes 1075 nm disponibles)
• Puissance maximale famille : jusqu'à 10 kW
• Taille typique du spot monomode : ~30–100 µm
• Tailles de spot multimode (comparaison) : ~100 µm à >1 mm
• Fréquence de modulation (selon série) : jusqu'à 10 kHz (certaines séries jusqu'à 50 kHz)
• Formes produits disponibles : Cabinet (YLS-SM), Rack (YLR-SM), Double faisceau / AMB (YLS-SM-AMB)
